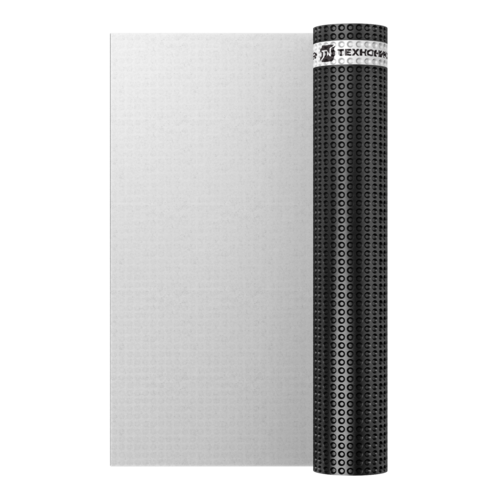

Профилированная дренажная мембрана PLANTER geo
Цена указана для проектировщиков, для оценки сметной стоимости на этапе проектирования объекта. Не для подготовки коммерческого предложения.
Базовая (ориентировочная) цена (с НДС) для г. Москва без учета скидок. Итоговая стоимость зависит от региона строительства объекта и объема материала.
Для расчета более точной цены, перейдите в интернет-магазин shop.tn.ru по кнопке КУПИТЬ.
Указанная стоимость не является публичной офертой.
PLANTER Geo – это двухслойная полимерная профилированная дренажная мембрана, применяемая в промышленном, гражданском, транспортном и гидротехническом строительстве. Материал изготавливают путём формирования в единое полотно сырьевой массы из полиэтилена высокой плотности (HDPE). Вся площадь лицевой поверхности мембран выполнена в виде выступов высотой 8,5 мм, к которым термически зафиксирован фильтрующий слой из геотекстиля Typar SF27.
Двухслойные мембраны с геотекстилем применяются в качестве дренажного слоя в системах пластовых и пристенных дренажей при строительстве подземных частей зданий и сооружений, транспортных, железнодорожных тоннелей, и перегонных тоннелей метрополитенов, при рекультивации полигонов ТКО (ТБО), мелиорационных каналов и водоемов, в том числе хвостохранилищ; а также в качестве дренажного, защитного, разделительного и противокорневого слоя в конструкциях эксплуатируемых и зелёных кровель. Также дренажные мембраны PLANTER Geo / PLANTER Extra Geo применяются при благоустройстве территории в качестве дренажного слоя мягких отмосток, тротуарных дорожек и площадок.
– Инструкции по монтажу защитно-дренажных мембран PLANTER;
– Руководству по применению полимерных защитных и дренажных мембран PLANTER;
– СТО 72746455-4.2.2-2016 Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов;
– Инструкции по устройству гидроизоляционной системы фундамента на основе ПВХ мембран LOGICBASE V-SL.
Рулоны мембран должны храниться на поддонах, в сухом закрытом помещении в вертикальном положении, не более чем в один ряд по высоте, на расстоянии не менее 1 м от отопительных приборов.
В крытых транспортных средствах на поддонах в вертикальном положении. Транспортировку рулонов на строительной площадке к месту производства работ следует выполнять в заводской упаковке вручную или с привлечением средств механизации, исключающих повреждение материала.
Гарантийный срок хранения при соблюдении потребителем условий транспортирования и хранения материала – 24 месяца со дня изготовления.
Профилированные мембраны PLANTER Geo/Extra Geo поставляются на деревянных поддонах, упакованных полимерной плёнкой.
Код ОКПД2: 22.23.19
Код ТН ВЭД: 3921 90 600 0
Код ФССЦ: 12.1.02.10-0149
Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
Толщина полотна | мм | ±20% | 0.55 | ГОСТ EN 1849-2-2011 |
Высота выступа | мм | ±10% | 8.5 | ГОСТ EN 1849-2-2011 |
Масса 1 м² | г/м² | ±15% | 650 | ГОСТ EN 1849-2-2011 |
Предел прочности на сжатие | кПа | ±20% | 350 | ГОСТ Р 70434-2022 |
Прочность на сжатие в зоне деформации образца до 30 % | кПа | ±20% | 120 | СТО 72746455-3.4.2-2014 |
Максимальная сила растяжения вдоль | Н/50 мм | не менее | 420 | ГОСТ 31899-2-2011 (EN 12311-2:2000), метод А |
Максимальная сила растяжения поперек | Н/50 мм | не менее | 400 | ГОСТ 31899-2-2011 (EN 12311-2:2000), метод А |
Относительное удлинение при максимальной силе растяжения | % | ±20% | 30 | ГОСТ 31899-2-2011 (EN 12311-2:2000) |
Сопротивление статическому продавливанию | кг | не менее | 20 | ГОСТ EN 12730-2011, метод В |
Температура гибкости на брусе R=5мм | ºC | не выше | -45 | СТО 72746455-3.4.2-2014 |
Водопоглощение по массе | % | не более | 1 | ГОСТ 2678-94 |
Водонепроницаемость при давлении не менее 0,001 МПа в течение 24 часов | - | - | отсутствие следов проникновения воды | ГОСТ 2678-94 |
Изменение линейных размеров при температуре 80°С вдоль | % | не более | 2 | ГОСТ EN 1107-2-2011 |
Изменение линейных размеров при температуре 80°С поперек | % | не более | 2 | ГОСТ EN 1107-2-2011 |
Химическая стойкость после выдержки в агрессивных средах: 15% раствор серной кислоты H2SO4, 15% раствор сульфата натрия Na2SO4, 15% раствор гидроксида натрия NaOH | % | Изменение физ-мех характеристик, не более | 10 | методика ГУП НИИМосстрой |
Водопропускная способность при нагрузке 20 кПа с градиентом напора i=0,1 | л/м∙с | - | 1.17 | ГОСТ Р 52608-2006 |
Водопропускная способность при нагрузке 20 кПа с градиентом напора i=1,0 | л/м∙с | - | 3.87 | ГОСТ Р 52608-2006 |
Водопропускная способность при нагрузке 200 кПа с градиентом напора i=0,1 | л/м∙с | - | 1.15 | ГОСТ Р 52608-2006 |
Водопропускная способность при нагрузке 200 кПа с градиентом напора i=1,0, | л/м∙с | - | 3.68 | ГОСТ Р 52608-2006 |
Поверхностная плотность геотекстильного материала | г/м² | - | 90 | ГОСТ Р 55030-2012 |
Разрывная нагрузка геотекстильного материала в продольном направлении | кН/м | - | 5.3 | ГОСТ Р 55030-2012 |
Разрывная нагрузка геотекстильного материала в поперечном направлении | кН/м | - | 5.3 | ГОСТ Р 55030-2012 |
Относительное удлинение при разрыве геотекстильного материала | % | - | 45 | ГОСТ Р 55030-2012 |
Нагрузка при 5%-ном удлинении геотекстильного материала | кН/м | - | 2.6 | ГОСТ Р 55030-2012 |
Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
Длина | м | ±1% | 10; 15 | ГОСТ 2678-94 |
Ширина | м | ±1% | 2 | ГОСТ 2678-94 |
Толщина | мм | ±20% | 0.6 | ГОСТ EN 1849-2-2011 |
