ТН-КРОВЛЯ Тротуар КМС

ТН-КРОВЛЯ Тротуар КМС

Система устройства эксплуатируемой крыши под пешеходную нагрузку
ТН-КРОВЛЯ Тротуар КМС
  • REI 30 - REI 90
  • К0(45)
  • Эксперты рекомендуют

ТН-КРОВЛЯ Тротуар КМС

Система устройства эксплуатируемой крыши под пешеходную нагрузку
Состав
Показать альтернативные варианты
Описание
Характеристики
Документация
Калькуляторы
Сервисы
Видео

ОПИСАНИЕ:

Система разработана с учетом пешеходных нагрузок и применяется на крышах малоэтажных зданий. Систему рекомендуется применять для эффективного и эстетического использования площади крыши, например, как дополнительного места для отдыха.

В системе финишным покрытием является тротуарная плитка любых модификаций, используемая при благоустройстве жилых зон и отличающаяся высокой морозостойкостью и стойкостью к пешеходным нагрузкам.

Для обеспечения максимально быстрого удаления излишней влаги с поверхности кровли устраивают дренажный зазор из профилированной мембраны PLANTER Geo.

В качестве основного слоя теплоизоляции применяется утеплитель экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO, отличающийся низким водопоглощением и высокой прочностью на сжатие, что соответствует требованиям предъявляемых к теплоизоляционным материалам в инверсионных крышах согласно п.5.4.3 СП 17.13330.2017.

В системе применяется двухслойный водоизоляционный ковер из наплавляемых битумно-полимерных материалов Техноэласт ЭПП.

Механическую прочность и надежность системы обусловлена армированной стяжкой, которую устраивают поверх уклонообразующего слоя из керамзитобетона.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Крыши малоэтажных жилых зданий.

ПРОЕКТИРОВАНИЕ СОГЛАСНО:

− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;

− Руководству по проектированию и устройству кровель из битумно-полимерных материалов;

− Руководству по проектированию и устройству эксплуатируемых и зеленых крыш.

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

− Инструкции по устройству кровли из битумно-полимерных материалов по железобетонному основанию;

− Руководству по проектированию и устройству кровель из битумно-полимерных материалов;

− Руководству по проектированию и устройству эксплуатируемых и зеленых крыш.

ГАРАНТИЯ:

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Тротуар КМС составляет 15 лет.

Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Развернуть описание
Технические характеристики системы и материалов, входящих в её состав
Наименование системы
ТН-КРОВЛЯ Тротуар КМС
Шифр системы / Альбом технических решений
ПК-10-00-01-RU
Рекомендации ТЕХНОНИКОЛЬ*(1)
Рекомендованная экспертами
Тип строительства
Коттеджное строительство
Стадия строительства
Новое строительство
Класс пожарной опасности по ГОСТ 30403-2012*(2)
К0(45)
Предел огнестойкости по ГОСТ 30247.0-94, ГОСТ 30247.1-94*(2)
REI 30 - REI 90
Максимально допустимая площадь кровли без устройства противопожарных поясов*(3)
Без ограничений
Срок гарантии на систему*(4)
15 лет

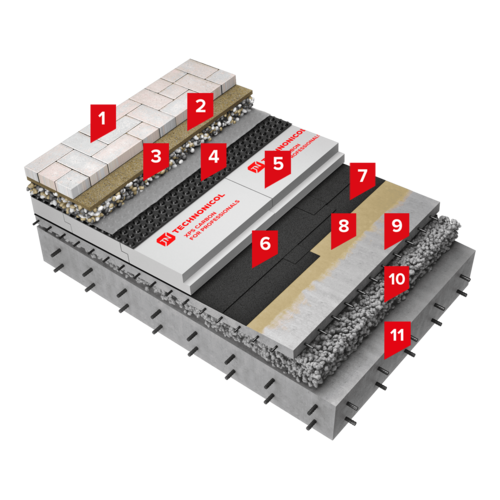

Состав системы
– Тротуарная плитка
– Гравий
– PLANTER Geo
– XPS CARBON ECO
– Техноэласт ЭПП (2 слоя)
– Праймер №01
– Ж/б основание
Толщина теплоизоляции для R=4,0*(5)
Теплоизоляция (в 1 слой): 160 мм (XPS)
Пожарно-технические показатели компонентов системы, согласно: ФЗ № 123-ФЗ; СП 17.13330 Кровли
Водоизоляционный ковер - В3
Защитный слой - НГ
Основание под кровлю – НГ
Теплоизоляция (верх) – Г4/Г3
Тип крыши по степени эксплуатации
Под интенсивную пешеходную нагрузку
Интенсивность обслуживания крыши*(6)
Без ограничений
Метод укладки кровельных материалов
Наплавление
Сезонность выполнения работ
Необходимы доп. мероприятия
Масса одного квадратного метра крыши (без учета несущего основания), кг*(7)
436,2
Примечания:
  • Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
  • Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
    При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30.
  • Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
  • Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
  • Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
  • Интенсивность обслуживания крыши согласно СП17.13330.2017 п.5.2.9, табл.К.1.:
    Тип I – Сезонные осмотры кровель, на которых не установлено оборудование (выход на кровлю два раза в год);
    Тип II – Текущие осмотры кровель (еженедельно) и обслуживание оборудования на крыше (выход на кровлю не более одного раза в неделю);
    Тип III – Текущие осмотры кровель (ежедневно) и обслуживание оборудования на крыше (выход на кровлю более одного раза в неделю).
  • Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.

Рекомендованные системы ТЕХНОНИКОЛЬ – системы, обладающие исключительными характеристиками, направленными на повышение безопасности, энергоэффективности и долговечности зданий и сооружений.

Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.

Определяется:

  • Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
  • Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
