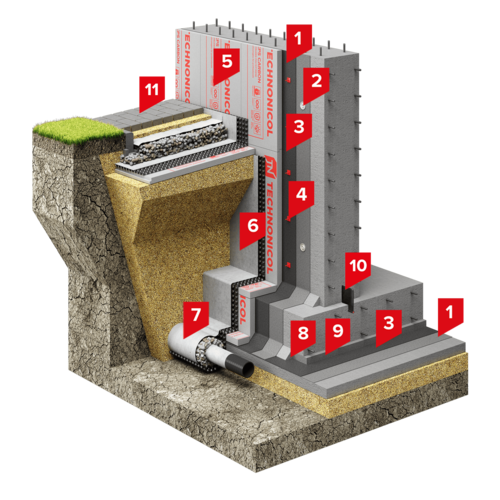

ТН-ФУНДАМЕНТ Дренаж Универсал
В качестве гидроизоляционной мембраны применяется двухслойная комбинация битумно-полимерных рулонных материалов Техноэласт ФУНДАМЕНТ ФИКС (первый слой) + Техноэласт ФУНДАМЕНТ (второй слой). На горизонтальное основание Техноэласт ФУНДАМЕНТ ФИКС укладывается свободно со сплавлением швов. Второй слой полностью наплавляется по первому слою. На вертикальной поверхности Техноэласт ФУНДАМЕНТ ФИКС крепится к основанию алюминиевой прижимной рейкой ТехноНИКОЛЬ ЭКО 2,0 или круглыми тарельчатыми держателями ТехноНИКОЛЬ которые перекрываются вторым слоем.
В качестве теплоизоляционного слоя подземной части здания используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, который крепится к гидроизоляционной мембране на специальный крепеж ТЕХНОНИКОЛЬ №01, мастику ТехноНИКОЛЬ №27 или клей-пену ТЕХНОНИКОЛЬ PROFESSIONAL. Также экструзионный пенополистирол выполняет функцию защиты гидроизоляционной мембраны от механического воздействия.
Организация пристенного дренажа, выполненного из профилированной мембраны PLANTER Geo и соединенного с кольцевой дреной, позволяет эффективно отводить воду от сооружения.
Для герметизации технологических швов в данной системе применяются: Гидрошпонка IC-125-2SP; Гидрошпонка ТЕХНОНИКОЛЬ IC-240-2; Гидрошпонка ТЕХНОНИКОЛЬ ЕС-320-4; Гидрошпонка ТЕХНОНИКОЛЬ IC-240-6; Профиль набухающий ТН Фундамент Б; Профиль набухающий ТН Фундамент Р.
Для герметизации деформационных швов в данной системе применяются: Безосновный битумно-полимерный материал ТЕХНОНИКОЛЬ Флекс вместе с Гернитовыми шнурами ТН Фундамент; гидрошпонки марок: IM-260/50, IM-240/20, EM-260/20, EM-260/50, FM-140/50, FMR-140/50.
Система применяется для защиты подземных сооружений с эксплуатируемыми помещениями в местных песчаных грунтах с высоким уровнем подземных вод, либо глинистых грунтах независимо от уровня подземных вод, возводимых в котлованах с откосами.
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Метод возведения котлована | Классический с откосами с вертикальным ограждением |
Тип фундамента | Плитный |
Гидрогеологические условия эксплуатации | Глинистый грунт и любой уровень подземных вод; Песчаный грунт и высокий уровень подземных вод |
Тип изолируемых подземных конструкций | С эксплуатируемыми помещениями |
Наличие теплоизоляционного слоя | С утеплителем |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Количество слоев гидроизоляции | 2 |
Способ монтажа гидроизоляции | Свободная укладка с механической фиксацией |
Возможность организации ремонтопригодной системы | Нет |
Наличие дренажного слоя | Да |
Наличие защитного слоя гидроизоляции фундамента | Нет |
