ТН-КРОВЛЯ Грин PIR

ТН-КРОВЛЯ Грин PIR

Система эксплуатируемой крыши по железобетонному основанию с кровельным ковром из полимерной мембраны и защитным покрытием из грунта с зелёными насаждениями
ТН-КРОВЛЯ Грин PIR
  • REI 30 - REI 90
  • К0(45)
  • Эксперты рекомендуют

ТН-КРОВЛЯ Грин PIR

Система эксплуатируемой крыши по железобетонному основанию с кровельным ковром из полимерной мембраны и защитным покрытием из грунта с зелёными насаждениями
Состав
Показать альтернативные варианты
Описание
Характеристики
Документация
Калькуляторы
Сервисы
Видео

ОПИСАНИЕ:

В качестве балласта и эксплуатируемого слоя в системе используется грунт с зелёными насаждениями. Для обеспечения максимально быстрого удаления излишней влаги с поверхности кровли устраивается дренажный

слой из профилированной дренажной мембраны PLANTER geo. Кровельный ковер выполняется из полимерной мембраны LOGICROOF V-GR, армированной стеклохолстом, которая обладает повышенной устойчивостью на прокол. Для устройства теплоизоляционного слоя применяются плиты на основе жесткого пенополиизоцианурата LOGICPIR PROF Ф/Ф, имеющие группу горючести Г1. За счет низкой теплопроводности теплоизоляции, толщина и общий вес системы значительно снижены, по сравнению с системами с традиционным утеплителем. Высокая прочность и стойкость плит LOGICPIR PROF Ф/Ф к сосредоточенным нагрузкам позволяет выдерживать эксплуатационные нагрузки, возникающие в балластной системе и увеличить межремонтный срок службы кровли. В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Он надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется для устройства зелёных балластных крыш по традиционной схеме (гидроизоляция поверх теплоизоляции) с учетом пешеходных нагрузок при новом строительстве на крышах современных многофункциональных комплексов, жилых и общественных зданий.

ПРОЕКТИРОВАНИЕ СОГЛАСНО:

− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши неэксплуатируемые с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;

− Руководству по проектированию и устройству кровель из полимерных мембран.

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

− Инструкции по монтажу однослойной кровли из полимерной мембраны;

− Руководству по проектированию и устройству кровель из полимерных мембран.

ГАРАНТИЯ:

Гарантийный срок на водонепроницаемость системы составляет до 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и до 15 лет в случае применения мембраны толщиной 1,5 мм и выше. Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Развернуть описание
Технические характеристики системы и материалов, входящих в её состав
Наименование системы
ТН-КРОВЛЯ Грин PIR
Шифр системы / Альбом технических решений
ПК-45-RU
Рекомендации ТЕХНОНИКОЛЬ*(1)
Рекомендованная экспертами
Тип строительства
Коттеджное строительство
Стадия строительства
Новое строительство
Класс пожарной опасности по ГОСТ 30403-2012*(2)
К0(45)
Предел огнестойкости по ГОСТ 30247.0-94, ГОСТ 30247.1-94*(2)
REI 30 - REI 90
Максимально допустимая площадь кровли без устройства противопожарных поясов*(3)
Без ограничений
Срок гарантии на систему*(4)
15 лет

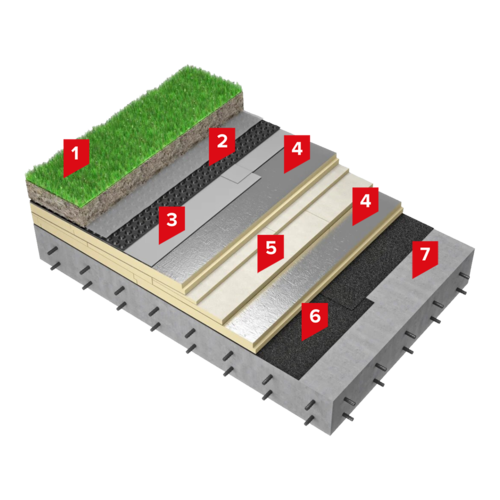

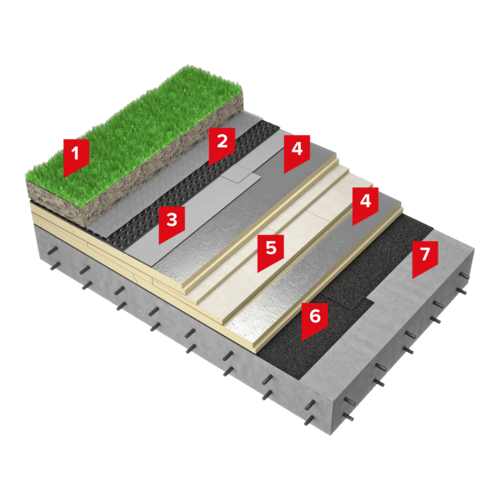

Состав системы
– Растительный субстрат
– Planter GEO
– LOGICROOF V-GR
– LOGICPIR PROF Ф/Ф
– Технобарьер
Толщина теплоизоляции для R=4,0*(5)
Теплоизоляция (в 1 или 2 слоя): 130 мм (PIR)
Пожарно-технические показатели компонентов системы, согласно: ФЗ № 123-ФЗ; СП 17.13330 Кровли
Водоизоляционный ковер - В2
Защитный слой - НГ
Основание под кровлю – Г1
Теплоизоляция (в 1 или 2 слоя) – Г1
Тип крыши по степени эксплуатации
Озелененная
Метод укладки кровельных материалов
Свободная укладка
Сезонность выполнения работ
Необходимы доп. мероприятия
Масса одного квадратного метра крыши (без учета несущего основания), кг*(6)
316,1
Примечания:

Рекомендованные системы ТЕХНОНИКОЛЬ – системы, обладающие исключительными характеристиками, направленными на повышение безопасности, энергоэффективности и долговечности зданий и сооружений.

Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.

Определяется:

  • Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
  • Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
