ТН-КРОВЛЯ Тротуар
-

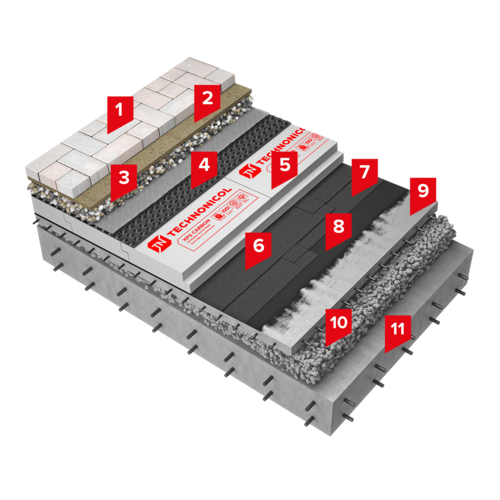

1Тротуарная плитка
-
2Цементно-песчаная смесь
-
3Балласт (гравий фракцией 5-10 мм)
-
По согласованию с потребителем возможно изготовление плит других размеров; плиты толщиной 80 мм и более могут производиться с применением метода ThermoBonding; также возможно применять другие марки экструзионного пенополистирола ТЕХНОНИКОЛЬ.
-
9Армированная цементно-песчаная стяжка толщиной не менее 50 мм
-
10Уклонообразующий слой из керамзитобетона
-
11Железобетонное основание
ОПИСАНИЕ:
Система разработана с учетом пешеходных нагрузок и применяется на стилобатных частях здания и при строительстве крыш современных многофункциональных комплексов. Систему рекомендуется применять для эффективного и эстетического использования площади крыши, например, как дополнительного места для отдыха.
В системе финишным покрытием является тротуарная плитка любых модификаций, используемая при благоустройстве жилых зон и отличающаяся высокой морозостойкостью и стойкостью к пешеходным нагрузкам.
Для обеспечения максимально быстрого удаления излишней влаги с поверхности кровли устраивают дренажный зазор из профилированной мембраны PLANTER geo.
В качестве основного слоя теплоизоляции применяется утеплитель экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, отличающийся низким водопоглощением и высокой прочностью на сжатие, что соответствует требованиям предъявляемых к теплоизоляционным материалам в инверсионных крышах согласно п.5.4.3 СП 17.13330.2017.
В системе применяется двухслойный водоизоляционный ковер из наплавляемых битумно-полимерных материалов Техноэласт ЭПП.
Механическую прочность и надежность системы обусловлена армированной стяжкой, которую устраивают поверх уклонообразующего слоя из керамзитобетона.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Крыши жилых, административных и общественных зданий, в том числе и стилобатной части. Система совместима с решениями ТН-КРОВЛЯ ГРИН и ТН-КРОВЛЯ АВТО.
ПРОЕКТИРОВАНИЕ СОГЛАСНО:
− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов;
− Руководству по проектированию и устройству эксплуатируемых и зеленых крыш.
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
− Инструкции по устройству кровли из битумно-полимерных материалов по железобетонному основанию;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов;
− Руководству по проектированию и устройству эксплуатируемых и зеленых крыш.
ГАРАНТИЯ:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ ТРОТУАР составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
– Гравий
– PLANTER Geo
– XPS CARBON PROF
– Техноэласт ФУНДАМЕНТ (2 слоя)
– Праймер №01
– Ж/б основание
Защитный слой - НГ
Основание под кровлю – НГ
Теплоизоляция (верх) – Г4/Г3
- Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
- Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30. - Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
- Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
- Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
- Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
Рекомендованные системы ТЕХНОНИКОЛЬ – системы, обладающие исключительными характеристиками, направленными на повышение безопасности, энергоэффективности и долговечности зданий и сооружений.
Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.
Определяется:
- Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
- Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
