ТН-КРОВЛЯ Барьер Грин

ТН-КРОВЛЯ Барьер Грин

Система эксплуатируемой крыши с зелеными насаждениями с водоизоляционным слоем из полимерной мембраны
ТН-КРОВЛЯ Барьер Грин
  • REI 30 - REI 90
  • К0(45)
  • Эксперты рекомендуют
  • Гарантия до 15 лет!

ТН-КРОВЛЯ Барьер Грин

Система эксплуатируемой крыши с зелеными насаждениями с водоизоляционным слоем из полимерной мембраны
Состав
Показать альтернативные варианты
Описание
Характеристики
Документация
Калькуляторы
Сервисы
Видео

ОПИСАНИЕ:

В системе ТН-КРОВЛЯ Барьер Грин поверх несущего железобетонного основания формируется уклонообразующий слой из керамзитобетона. Далее укладывается выравнивающая цементно-песчаная стяжка. В качестве подстилающего слоя применяется геотекстильное полотно плотностью не менее 300 г/м2. Поверх подстилающего слоя монтируется водоизоляционный слой из полимерной мембраны LOGICBASE V-SL, которая обеспечивает высокую скорость монтажных работ, а также гарантирует возможность инструментального контроля герметичности швов. Далее укладывают утеплитель на основе экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF в один слой. Между ПВХ мембранной и экструзионным пенополистиролом необходимо укладывать разделительный слой из геотекстильного полотна плотностью не менее 300 г/м2. Поверх утеплителя XPS для обеспечения максимально быстрого удаления влаги из-под поверхности эксплуатируемого слоя устраивается дренажный слой из профилированной мембраны PLANTER Geo. Далее укладывается растительный грунт либо субстрат, толщина и вид которого подбираются с учетом требований для выбранных зеленых насаждений.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Крыши жилых, административных и общественных зданий, в том числе и стилобатной части. Система совместима с решениями ТН-КРОВЛЯ БАРЬЕР ТРОТУАР, ТН-КРОВЛЯ БАРЬЕР АВТО.

ПРОЕКТИРОВАНИЕ СОГЛАСНО:

− СТО 72746455-4.1.7-2021 Изоляционные системы ТЕХНОНИКОЛЬ. Крыши озеленяемые и эксплуатируемые. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
− Руководству по проектированию и устройству кровель из полимерных мембран

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

− Руководству по проектированию и устройству кровель из полимерных мембран
− Инструкции по монтажу однослойной кровли из полимерной мембраны
− Инструкции по монтажу гидроизоляционной системы фундамента с применением ПВХ мембран LOGICBASE

ГАРАНТИЯ:

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Барьер ГРИН составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Развернуть описание
Технические характеристики системы и материалов, входящих в её состав
Наименование системы
ТН-КРОВЛЯ Барьер Грин
Шифр системы / Альбом технических решений
ПК-52
Рекомендации ТЕХНОНИКОЛЬ*(1)
Рекомендованная экспертами
Тип строительства
Промышленное и гражданское строительство
Стадия строительства
Новое строительство
Класс пожарной опасности по ГОСТ 30403-2012*(2)
К0(45)
Предел огнестойкости по ГОСТ 30247.0-94, ГОСТ 30247.1-94*(2)
REI 30 - REI 90
Максимально допустимая площадь кровли без устройства противопожарных поясов*(3)
Без ограничений
Срок гарантии на систему*(4)
15 лет

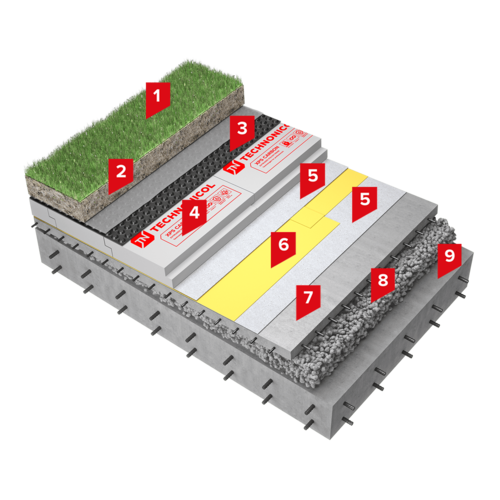

Состав системы
– Растительный субстрат
– PLANTER Geo
– XPS CARBON PROF
– Геотекстиль
– Logicbase V-SL
– Геотекстиль
– Ж/б основание
Толщина теплоизоляции для R=4,0*(5)
Теплоизоляция (в 1 слой): 160 мм (XPS)
Пожарно-технические показатели компонентов системы, согласно: ФЗ № 123-ФЗ; СП 17.13330 Кровли
Водоизоляционный ковер - В3
Защитный слой - НГ
Основание под кровлю – НГ
Теплоизоляция (верх) – Г4/Г3
Тип крыши по степени эксплуатации
Озелененная
Интенсивность обслуживания крыши*(6)
Без ограничений
Особенности
Высокая скорость монтажа системы за счет применения технологии свободной укладки кровельных материалов
Современная технология монтажа с применением автоматического сварочного оборудования
Кровельный ковер защищен от температурных воздействий за счет применения технологии инверсионной крыши
Нет необходимости в устройстве пароизоляции
Возможность устройства озеленяемой крыши
Отвечает современным экологическим требованиям и рекомендациям
Метод укладки кровельных материалов
Свободная укладка
Сезонность выполнения работ
Необходимы доп. мероприятия
Масса одного квадратного метра крыши (без учета несущего основания), кг*(7)
256,2
Примечания:
  • Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
  • Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
    При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30.
  • Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
  • Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
  • Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
  • Интенсивность обслуживания крыши согласно СП17.13330.2017 п.5.2.9, табл.К.1.:
    Тип I – Сезонные осмотры кровель, на которых не установлено оборудование (выход на кровлю два раза в год);
    Тип II – Текущие осмотры кровель (еженедельно) и обслуживание оборудования на крыше (выход на кровлю не более одного раза в неделю);
    Тип III – Текущие осмотры кровель (ежедневно) и обслуживание оборудования на крыше (выход на кровлю более одного раза в неделю).
  • Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.

Рекомендованные системы ТЕХНОНИКОЛЬ – системы, обладающие исключительными характеристиками, направленными на повышение безопасности, энергоэффективности и долговечности зданий и сооружений.

Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.

Определяется:

  • Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
  • Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
