Гидроизоляционная ПВХ-мембрана LOGICBASE® V-SL (S)
Описание продукции:
LOGICBASE® V-SL представляет собой гидроизоляционный рулонный полимерный неармированный материал с сигнальным слоем. Производится путем формирования в единое полотно пластической массы, полученной в результате экструдирования поливинилхлорида (ПВХ), наполнителей и технологических добавок. Лицевая поверхность мембраны жёлтого цвета, тыльная поверхность − чёрного. Сигнальный слой жёлтого цвета на лицевой поверхности мембраны позволяет обнаружить повреждения гидроизоляции, в случае их возникновения при монтаже. Мембрана производится толщиной полотна 1,5 и 2,0 мм.
Область применения:
Применяется для устройства гидроизоляции подземных частей зданий и сооружений, тоннелей метрополитенов, подземных парковок и инверсионных кровель, а также для устройства изоляционного слоя полигонов ТБО, шламохранилищ, лагун, искусственных водоемов и резервуаров для хранения воды.
Производство работ согласно:

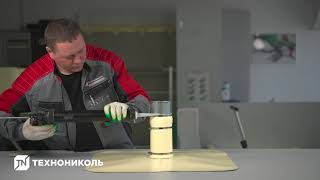

Согласно инструкции по устройству гидроизоляционной системы фундамента на основе ПВХ мембран LOGICBASE® V-SL; СТО 72746455-4.6.2-2015 «Гидроизоляция транспортных тоннелей и подземных сооружений метрополитена из рулонных гидроизоляционных полимерных материалов ТехноНИКОЛЬ. Требования к конструкции гидроизоляции, производству работ, контролю качества их выполнения, оборудованию, инструментам и окружающей среде»; СТО 72746455-4.2.2-2014 «Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов. Материалы для проектирования и правила монтажа».
Условия хранения:
Хранить рулоны в горизонтальном положении на поддоне не более 3-х рулонов по высоте в заводской упаковке в сухом закрытом помещении или под навесом, защищающим от прямого воздействия солнечного света и атмосферных осадков. Гарантийный срок хранения материала – 18 месяцев.
Условия транспортирования:
В крытых транспортных средствах на поддонах в горизонтальном положении не более 3-х рулонов по высоте.
Гарантийный срок хранения товара (материала):
Гарантийный срок хранения — 18 месяцев со дня изготовления.
Сведения об упаковке:
Полимерные мембраны поставляются на деревянных паллетах. Каждый рулон упакован в непрозрачную полиэтиленовую плёнку для защиты от загрязнений и ультрафиолета.
Коды по классификаторам:
Код КСР: 22.21.42.120.12.1.02.10-0141-000
Код КСР: 22.21.42.120.12.1.02.10-0142-000
Код ОКПД2: 22.23.19.190
Код ТН ВЭД: 3921 90 600 0
Код ФСБЦ: 12.1.02.10-0121
Код ФСБЦ: 12.1.02.10-0122
Характеристики продукции:
Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
Видимые дефекты | - | - | отсутствие видимых дефектов | ГОСТ EN 1850-2-2011 |
Масса 1 м² | кг | - | 2; 2.7 | ГОСТ EN 1849-2-2011 |
Прямолинейность | мм | не более | 30 | ГОСТ Р 56582-2015/EN 1848-2:2001 |
Плоскостность | мм | не более | 10 | ГОСТ Р 56582-2015/EN 1848-2:2001 |
Максимальная сила растяжения вдоль | МПа | не менее | 16 | ГОСТ 31899-2-2011 (EN 12311-2:2000), метод В |
Максимальная сила растяжения поперек | МПа | не менее | 15 | ГОСТ 31899-2-2011 (EN 12311-2:2000), метод В |

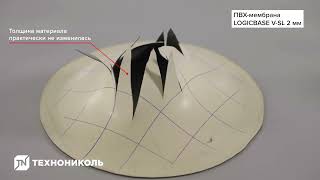

Максимальная прочность при многоосном растяжении | кПа | - | ГОСТ 33067-2014/ EN 14151 | |
Относительное удлинение при максимальной силе растяжения | % | ±20% | 350 | ГОСТ 31899-2-2011 (EN 12311-2:2000) |
Сопротивление раздиру стержнем гвоздя | Н | не менее | 150 | ГОСТ 31898-1-2011 (EN 12310-1:1999) |
Гибкость при пониженной температуре | ºC | не выше | -35 | ГОСТ EN 495-5-2012 |
Температура гибкости на брусе R = 5 мм | ºC | не выше | -45 | СТО 72746455-3.4.2-2014 |
Водонепроницаемость при давлении не менее 1 МПа в течение 24 часов | - | - | Абсолютная | ГОСТ EN 1928-2011, В |
Изменение линейных размеров при температуре 80°С в течение 6 ч | % | не более | 2 | ГОСТ EN 1107-2-2011 |
Сопротивление динамическому продавливанию при отрицательных температурах | ºC | не выше | -30 | СТО 72746455-3.4.3-2015 |
Прочность сварного шва на раздир | Н/50 мм | не менее | 300 | ГОСТ Р 56584-2015 (EN 12316-2:2013) |
Прочность сварного шва на разрыв | Н/50 мм | не менее | 600 | ГОСТ Р 56911-2016/EN 12317-2:2010 |
Сопротивление динамическому продавливанию (ударная стойкость) по твердому основанию | мм | не менее |
| ГОСТ 31897-2011 (EN 12691:2006) |
для толщины 1.5 мм | 700 | |||
Сопротивление динамическому продавливанию (ударная стойкость) по мягкому основанию | мм | не менее |
| ГОСТ 31897-2011 (EN 12691:2006) |
для толщины 1.5 мм | 1000 | |||
Сопротивление статическому продавливанию | кг | не менее | 20 | ГОСТ EN 12730-2011 |
Стойкость на статический прокол (SBR) с учетом геотекстильного материала ПЭТ 500г/м2 | кН | - | ГОСТ 32804 | |
Стойкость на статический прокол (SBR) с учетом геотекстильного материала ПП 500г/м2 | кН | - | ГОСТ 32804 | |
Водопоглощение по массе | % | не более | 0.1 | ГОСТ 2678-94 |
Коэффициент трения бетона на поверхности мембраны | - | - | 0,6 | ГОСТ 11629-2017 |
Устойчивость к прорастанию корней | - | - | Корни не проникают в материал | CEN/TS 14416-2014 |
Прочность при долговременном сжатии, 48 ч | МПа (Н/мм²) | - | 7 | Аналогично SIA V 280-14 |
Водонепроницаемость при долговременном сжатии 40 МПа в течении 96 часов | - | - | 1 МПа в течение 24 ч | ГОСТ EN 1928-2011, В |
Химическая стойкость после выдержки в агрессивных средах: 15% раствор соли хлорида натрия NaCI | % | Изм-ие свойств не более | 10 | ГОСТ Р 56910-2016 /EN 1847:2009 |
Химическая стойкость после выдержки в агрессивных средах: 15% раствор щелочи Ca(OH)2 | % | Изм-ие свойств не более | 10 | ГОСТ Р 56910-2016 /EN 1847:2009 |
Химическая стойкость после выдержки в агрессивных средах: 15% раствор сернистой кислоты H2SO3 | % | Изм-ие свойств не более | 10 | ГОСТ Р 56910-2016 /EN 1847:2009 |
Химическая стойкость после выдержки в агрессивных средах: 15% раствор серной кислоты H2SO4 | % | Изм-ие свойств не более | 10 | ГОСТ Р 56910-2016 /EN 1847:2009 |
Коэффициент диффузии радона | м²/с | не более | 5,5·10¯¹¹ | Методика НИИСФ РААСН |
Проницаемость метана | м³(н.у)/(м²·ч·атм) | не более | 0.0000015; 0.0000011 | Методика НИИСФ РААСН |
Устойчивость к сейсмическому воздействию | - | - | До 9 баллов по шкале MSK-64 | Методика ФГБОУ ВПО МГСУ |
Устойчивость к воздействию плесневых грибов | - | - | Не превышает балл 3 | ГОСТ 9.049-91 |
Поведение после хранения в горячем воздухе (стойкость к оксидации (окислению)), 70 °C в течение 360 дней | % | не более | EN 14575 | |
Стойкость к воздействию среды с концентрацией нефтепродуктов | % | не более | ГОСТ Р 56910-2016 | |
Потенциальный срок службы | лет | - | По заключению НИИСФ РААСН |
Геометрические параметры:
Наименование показателя | Ед. изм. | Критерий | Значение | Метод испытаний |
Длина | м | ±0,3 | 20; 25; 32.5 | ГОСТ 2678-94 |
Ширина | м | ±0,02 | 2.05; 2.15 | ГОСТ 2678-94 |
Толщина | мм | ±5% | 1.5; 2 | ГОСТ ЕN 1849-2-2011 |
Сортировка
Сортировка
Отзывы могут оставлять только зарегистрированные пользователи
