ТН-КРОВЛЯ Инверс

- Эксперты рекомендуют
- Гарантия до 15 лет!
ТН-КРОВЛЯ Инверс
-

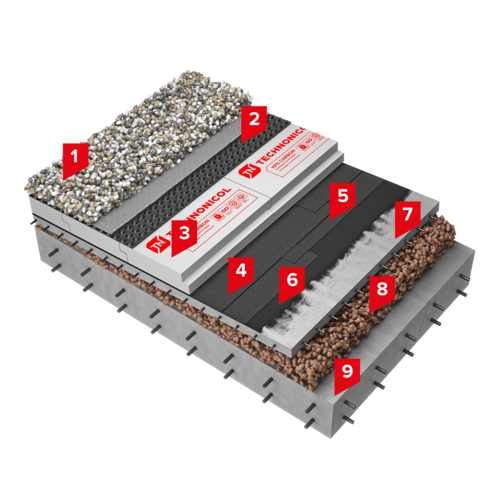

1Балласт (галька или гранитный щебень, фракцией 20-40 мм)
-
По согласованию с потребителем возможно изготовление плит других размеров; плиты толщиной 80 мм и более могут производиться с применением метода ThermoBonding; также возможно применять другие марки экструзионного пенополистирола ТЕХНОНИКОЛЬ.
-
7Армированная цементно-песчаная стяжка толщиной не менее 50 мм
-
8Уклонообразующий слой из керамзитового гравия/керамзитобетона
-
9Железобетонное основание
ОПИСАНИЕ:
В системе весь кровельный пирог удерживается за счет собственного веса балласта.
В данной инверсионной системе роль паро- и гидроизоляции выполняет битумно-полимерный материал Техноэласт ЭПП уложенный в два слоя.
В качестве теплоизоляционного слоя используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, отличающийся низким водопоглощением и высокой прочностью на сжатие, что соответствует требованиям предъявляемых к теплоизоляционным материалам в инверсионных крышах согласно п.5.4.3 СП 17.13330.2017.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Крыши жилых, административных, общественных и промышленных зданий без ограничения по площади применения.
ПРОЕКТИРОВАНИЕ СОГЛАСНО:
− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
− Инструкции по устройству кровли из битумно-полимерных материалов по железобетонному основанию;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.
ГАРАНТИЯ:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ ИНВЕРС составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
– PLANTER Geo
– XPS CARBON PROF
– Техноэласт ЭПП (2 слоя)
– Праймер №01
– Ж/б основание
Защитный слой - НГ
Основание под кровлю – НГ
Теплоизоляция (верх) – Г4/Г3
- Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
- Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30. - Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
- Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
- Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
- Интенсивность обслуживания крыши согласно СП17.13330.2017 п.5.2.9, табл.К.1.:
Тип I – Сезонные осмотры кровель, на которых не установлено оборудование (выход на кровлю два раза в год);
Тип II – Текущие осмотры кровель (еженедельно) и обслуживание оборудования на крыше (выход на кровлю не более одного раза в неделю);
Тип III – Текущие осмотры кровель (ежедневно) и обслуживание оборудования на крыше (выход на кровлю более одного раза в неделю). - Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
Рекомендованные системы ТЕХНОНИКОЛЬ – системы, обладающие исключительными характеристиками, направленными на повышение безопасности, энергоэффективности и долговечности зданий и сооружений.
Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.
Определяется:
- Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
- Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
