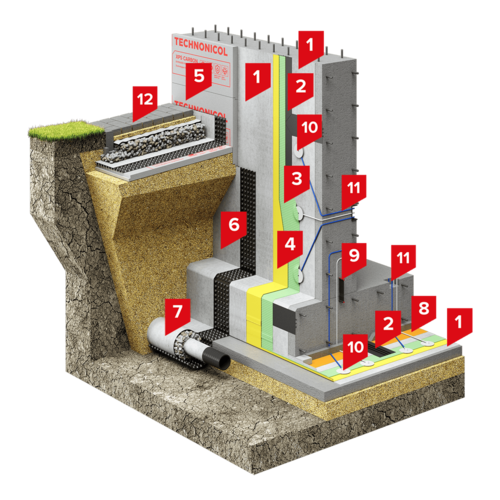

ТН-ФУНДАМЕНТ Протект Экстра

ОПИСАНИЕ:

В качестве гидроизоляционного материала применяются неармированные мембраны LOGICBASE V-SL с сигнальным слоем и LOGICBASE V-SТ с текстурной поверхностью, изготовленные на основе пластифицированного поливинилхлорида (ПВХ).
Особенности системы:
- высокая прочность сварных швов;
- снижение давления подземных вод на конструкцию за счет применения дренажных систем;
- свободная укладка гидроизоляционного материала без адгезионного сцепления;
- монтаж с применением автоматического оборудования;
- ремонтопригодная система.
Особенность данной системы – это разделение гидроизоляции на два ремонтопригодных контура. Первый периметр секций площадью до 150 м2 создаётся при помощи гидрошпонок ТЕХНОНИКОЛЬ EC-220-3 (EC-320-4), на вертикальной части рекомендовано использование клеевых лент ПВХ LOGICBASE V-Strip FB. Второй контур герметичных карт такого же размера формируется путем сварки между собой мембран LOGICBASE V-SL и LOGICBASE V-SТ. Проверка целостности всей гидроизоляции на этапе строительства либо эксплуатации фундамента производится методом вакуумного теста. В каждый ремонтопригодный контур и секцию устанавливаются ПВХ контрольно-инъекционные штуцеры и инъекционные трубки в количестве 5 шт., которые позволяют контролировать состояние гидроизоляции и при необходимости проводить ремонт составами LOGICBASE INJECT. Скрепление полотен гидроизоляционной мембраны осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов. В качестве теплоизоляционного слоя на цокольной части здания используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF. Между утеплителем и ПВХ мембраной необходимо предусматривать разделительный слой из геотекстиля с удельной плотностью 500 г/м2. Организация пристенного дренажа, выполненного из профилированной мембраны PLANTER Geo и соединенного с кольцевой дреной, позволяет эффективно отводить воду от сооружения. Для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента применятся специальная ПВХ Гидрошпонка ТЕХНОНИКОЛЬ IC-125-2-SP. Обустройство утепленной мягкой отмостки ТЕХНОНИКОЛЬ позволяет эффективно отводить атмосферную воду от сооружения и не допустить промерзания грунта.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Система применяется для защиты подземных сооружений с техническим этажом или неэксплуатируемыми помещениями в местных песчаных грунтах с высоким уровнем подземных вод, либо глинистых грунтах независимо от уровня подземных вод, возводимых в котлованах с откосами.

ПРОЕКТИРОВАНИЕ СОГЛАСНО:

− СТО 72746455-4.2.2-2020 Изоляционные системы ТЕХНОНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
− Руководству по проектированию и монтажу гидроизоляции фундаментов с применением полимерных мембран LOGICBASE
− Руководству по проектированию и монтажу гидрошпонок

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

− Руководству по проектированию и монтажу гидроизоляции фундаментов с применением полимерных мембран LOGICBASE
− Инструкции по монтажу гидроизоляционной системы фундамента с применением ПВХ мембран LOGICBASE
