ТН-ФУНДАМЕНТ Протект Барьер

ТН-ФУНДАМЕНТ Протект Барьер
-

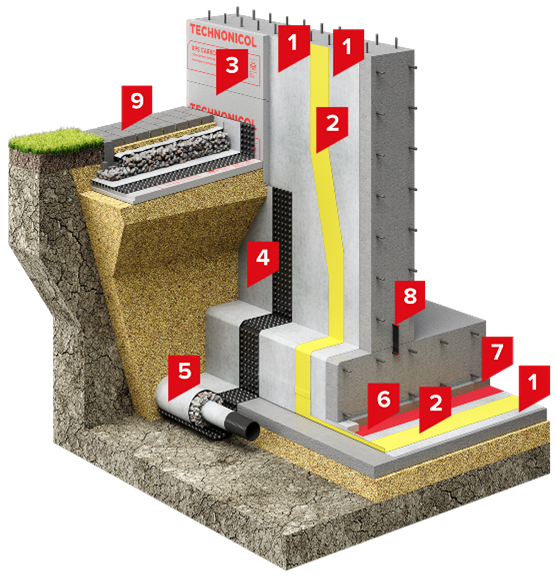

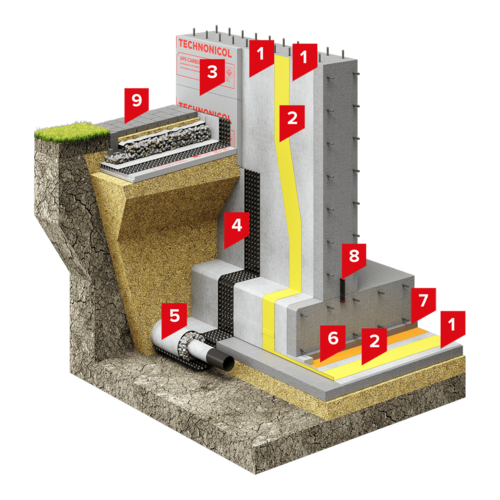

5Дренажная труба
-
6Пленка полиэтиленовая ТЕХНОНИКОЛЬ 200 мкм
-
7Защитная ц/п стяжка
-
9Отмостка
ОПИСАНИЕ:
В качестве гидроизоляционного материала применяется полимерная мембрана LOGICBASE V-SL с сигнальным слоем, изготовленная на основе пластифицированного поливинилхлорида (ПВХ).
Особенности системы:
- высокая скорость монтажа за счет технологии свободной укладки однослойной мембраны;
- высокая прочность сварных швов;
- снижение давления подземных вод на конструкцию за счет применения дренажных систем;
- свободная укладка гидроизоляционного материала без адгезионного сцепления;
- монтаж с применением автоматического оборудования.
Скрепление полотен гидроизоляционной мембраны осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов. В качестве защитного и разделительного слоя в системе используется геотекстиль с поверхностной плотностью 500 г/м2. На горизонтальной части фундамента дополнительно предусмотрены защитные слои из полиэтиленовой плёнки и цементно-песчаной стяжки.
В качестве теплоизоляционного слоя цокольной части здания используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF. Организация пристенного дренажа, выполненного из профилированной мембраны PLANTER Geo и соединенного с кольцевой дреной, позволяет эффективно отводить воду от сооружения.
Для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента применятся специальная ПВХ Гидрошпонка ТЕХНОНИКОЛЬ IC-125-2-SP. Обустройство утепленной мягкой отмостки ТЕХНОНИКОЛЬ позволяет эффективно отводить атмосферную воду от сооружения и не допустить промерзания грунта.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Система применяется для защиты подземных сооружений с техническим этажом или неэксплуатируемыми помещениями в местных песчаных грунтах с высоким уровнем подземных вод, либо глинистых грунтах независимо от уровня подземных вод, возводимых в котлованах с откосами.
ПРОЕКТИРОВАНИЕ СОГЛАСНО:
− СТО 72746455-4.2.2-2020 Изоляционные системы ТЕХНОНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
− Руководству по проектированию и монтажу гидроизоляции фундаментов с применением полимерных мембран LOGICBASE
− Руководству по проектированию и монтажу гидрошпонок
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
− Руководству по проектированию и монтажу гидроизоляции фундаментов с применением полимерных мембран LOGICBASE
− Инструкции по монтажу гидроизоляционной системы фундамента с применением ПВХ мембран LOGICBASE
