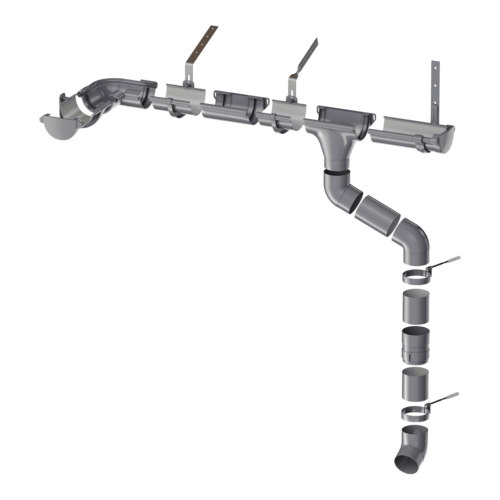

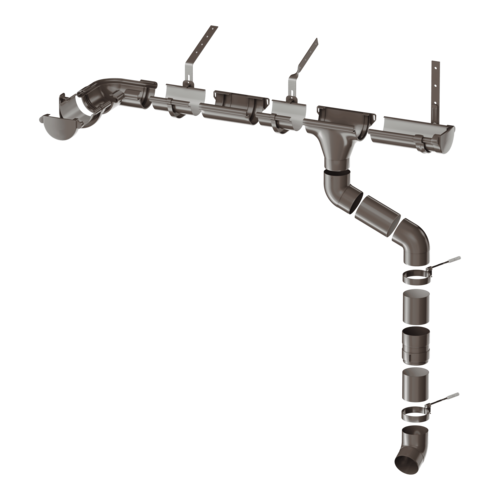

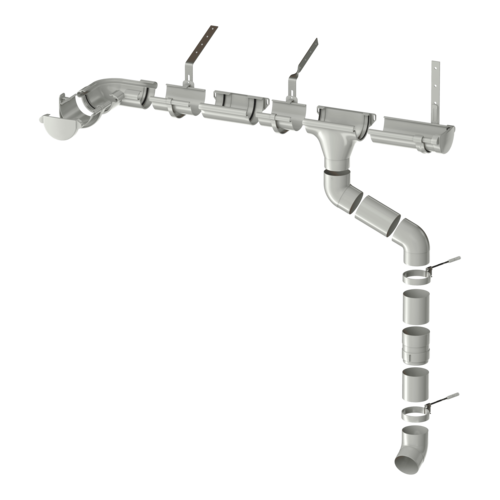

Водосточная система ТН ПВХ МАКСИ изготовлена из композиции непластифицированного поливинилхлорида (ПВХ). Специальный состав ПВХ-композиции имеет высокую механическую прочность, морозостойкость и стойкость к ультрафиолету, что обеспечивает надежную защиту от выцветания и длительный срок службы изделия. Изделия из ПВХ не подвержены коррозии и сохраняют свои функциональные характеристики в течении не менее 50 лет. Гарантийный срок службы – 15 лет.
Область применения:
Предназначена для применения в коттеджном и малоэтажном строительстве, как на новых, так и на эксплуатируемых зданиях.
Производство работ согласно:
Согласно «Инструкции по монтажу пластиковой водосточной системы», на сайте tn-vodostok.ru в разделе «Монтаж водостоков».
Условия хранения:
Изделия системы водосточной должны храниться в контейнерах или паллетах в закрытых помещениях вне зоны действия отопительных приборов и прямых солнечных лучей в условиях, обеспечивающих их предохранение от загрязнения, деформации и механических повреждений. В зимний период для хранения продукции отопление складского помещений не требуется. Максимальная высота складирования продукции − не более 2 м. Запрещается загрузка труб и желобов, транспортировка и хранение в вертикальном положении. Запрещается при хранении и транспортировке свес краев труб и желобов более чем на 0,5 м.
Условия транспортирования:
Транспортировку продукции осуществляют крытыми транспортными средствами всех видов в соответствии с правилами перевозки грузов, действующими на конкретном виде транспорта. При переносе, укладке, погрузке и разгрузке продукцию запрещается бросать/ подвергать ударам.
Гарантийный срок хранения товара (материала):
60 месяцев со дня изготовления.
Сведения об упаковке:
Все комплектующие пластиковой водосточной системы поставляются в индивидуальной упаковке. Дополнительно упаковываются в транспортировочную упаковку, фитинги – в коробку из гофрокартона. Каждый желоб и труба упаковывается в индивидуальную упаковку, а затем по несколько штук в транспортировочную упаковку.
Гарантии изготовителя:
Гарантия - 15 лет Срок службы - более 50 лет
Коды по классификаторам:
Код ОКПД2: 22.23.19.000 Код ТН ВЭД: 3925 90 800 9
Развернуть описание
Характеристики продукции:
Наименование показателя
Ед. изм.
Критерий
Значение
Метод испытаний
Отклонение от прямолинейности
мм/м
не более
3.5
-
Температура размягчения по Вика
ºC
+75
ГОСТ Р ИСО 2507-1-2015
Устойчивость к тепловому воздействию, 70°С, 30 мин
отсутствие деформаций, трещин и расслоений
по спецификации производителя
Тепловая усадка размеров после прогрева при 100°C в течение 30 мин
%
не более
3
ГОСТ 27078-2014 (ISO 2505:2005)
Изменение цвета изделий после 1000 ч облучения в «Ксенотест-450»
ΔE
не более
2
по спецификации производителя
Минимальная температура эксплуатации
ºC
не ниже
-50
по спецификации изготовителя
Максимальная температура эксплуатации
ºC
не выше
+50; +70
по спецификации изготовителя
Пропускная способность:
Наименование показателя
Ед. изм.
Значение
Пропускная способность при расположении воронки по середине ската
л/с
4.2
Пропускная способность при расположении воронки с края ската
л/с
2.1
Обслуживаемая площадь кровли при расположении воронки по середине ската
м²
200
Обслуживаемая площадь кровли при расположении воронки с края ската
м²
100
Геометрические параметры:
Наименование показателя
Ед. изм.
Критерий
Значение
Метод испытаний
Диаметр
мм
-
152; 100
-
Длина
мм
-
177; 178; 232; 234; 240; 255; 310; 1000; 3000
-
