ТН-ЛЮКСАРД Мансарда
20
назад

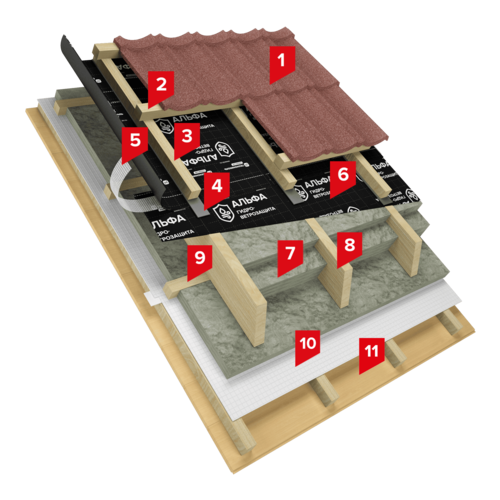

Конструкция мансарды с утеплением из каменной ваты и покрытием из композитной черепицы
-
1
-
2Шаговая обрешетка 50*50 мм
-
3
-
4
-
5Деревянная рейка для создания провиса пленки
-
6
-
7Деревянная стропильная система
-
8
-
9Обрешетка под утеплитель
-
10******Подшивка мансарды
Альтернативные материалы
**
деревянные бруски
****
******
возможно применять без дополнительного утепления.
Программы расчета
-
Программа для расчета скатных крыш ТехноНИКОЛЬ (AutoCAD, ZWcad)
Основной функцией приложения является расчет количества материалов при устройстве скатных крыш с применением систем изоляции ТехноНИКОЛЬ с гибкой черепицей ТехноНИКОЛЬ SHINGLAS: ТН-ШИНГЛАС Классик и ТН-ШИНГЛАС Мансарда.
Дополнительная информация -
Теплотехнический калькулятор с учетом неоднородностей
С помощью данного онлайн калькулятора Вы сможете рассчитать необходимую толщину теплоизоляционного слоя, исходя из требуемого приведенного сопротивления теплопередаче для конкретного региона (города) и типа строительной системы с учетом термических неоднородностей конструкций.
Описание
Документация
Технические сервисы
Наверх
Описание системы
Мансардная система по деревянным стропилам с высококачественным покрытием из композитной черепицы ТЕХНОНИКОЛЬ LUXARD. В качестве несущей системы возможно использование стальных и железобетонных конструкций согласно СТО 72746455-4.7.3-2016 «Изоляционные системы ТехноНИКОЛЬ. Крыши с кровлями из гибкой черепицы SHINGLAS и композитной черепицы LUXARD. Материалы для проектирования и правила монтажа». Основание под композитную черепицу – обрешетка из бруса 50 х 50 мм с шагом 367 мм под оба типа панелей LUXARD. В качестве утеплителя в системе используются легкие негорючие плиты из каменной ваты ТЕХНОЛАЙТ ЭКСТРА. Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП, расположенная над утеплителем, защищает его от проникновения влаги, выдувания тепла и фракций утеплителя ветром, повышает энергоэффективность конструкции. Для создания вентзазоров могут использоваться БРУСКИ XPS ТЕХНОНИКОЛЬ CARBON ECO или деревянный брус. Пароизоляционная пленка ТЕХНОНИКОЛЬ АЛЬФА Барьер, смонтированная со стороны теплого помещения, предотвращает диффузию пара в толщу ограждающих конструкций и защищает утеплитель от увлажнения.
Область применения
Система ТН-ЛЮКСАРД Мансарда успешно применяется для устройства крыш на жилых и административных зданиях.
Производство работ
Согласно «Инструкция по монтажу композитной черепицы LUXARD», СТО 72746455-4.7.3-2016 «Изоляционные системы ТехноНИКОЛЬ. Крыши с кровлями из гибкой черепицы SHINGLAS и композитной черепицы LUXARD. Материалы для проектирования и правила монтажа».
Скачать все
