ТН-ШИНГЛАС Мансарда PIR

Добавить к сравнению

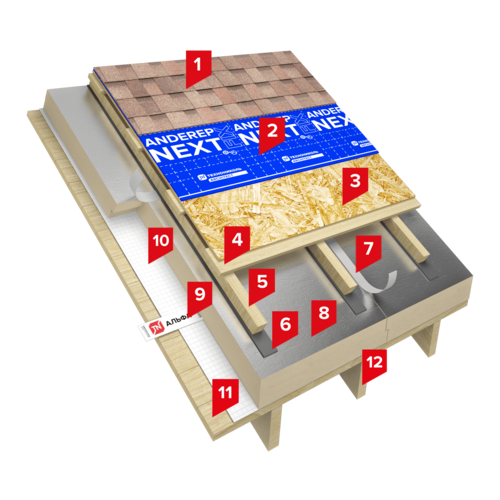

Кровельная конструкция утепленного чердака мансардного типа с надстропильным тепловым контуром из высокоэффективных теплоизоляционных плит на основе вспененного полиизоцианурата (PIR)

1

Деревянная стропильная система
2

Деревянный строганый настил
3

Пароизоляционная пленка оптима ТЕХНОНИКОЛЬ
4

Плиты теплоизоляционные LOGICPIR Скатная крыша
5

*
Лента алюминиевая самоклеющаяся ЛАС
6

Контрбрус для создания вентканалов
7

Разреженная обрешетка
8

Сплошной деревянный настил (ОСП-3; ФСФ)
9

**
Подкладочный ковер ANDEREP PROF PLUS
10

***
Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS, коллекция ДЖАЗ
11

Механический крепеж Termoclip WST 5,5

Альтернативные материалы

NICOBAND

ANDEREP GL , ANDEREP ULTRA , ANDEREP GL PLUS , ANDEREP PROF

***

Программы расчета

Программа для расчета скатных крыш ТехноНИКОЛЬ (AutoCAD, ZWcad)
Основной функцией приложения является расчет количества материалов при устройстве скатных крыш с применением систем изоляции ТехноНИКОЛЬ с гибкой черепицей ТехноНИКОЛЬ SHINGLAS: ТН-ШИНГЛАС Классик и ТН-ШИНГЛАС Мансарда.
Дополнительная информация

Технический лист Скачать чертежи.dwg Скачать чертежи.pdf BIM

Описание

Документация

Технические сервисы

Вверх

Описание системы:

Эксплуатируемая мансарда по деревянным несущим стропилам с высококачественным покрытием из многослойной черепицы ТЕХНОНИКОЛЬ SHINGLAS. В качестве несущей системы возможно использование стальных и железобетонных конструкций, согласно руководству по применению многослойной черепицы ТЕХНОНИКОЛЬ SHINGLAS. Особенностью системы является наличие непрерывного теплоизоляционного контура из легких и прочных плит утеплителя марки LOGICPIR Скатная крыша, смонтированных поверх стропильных ног. Благодаря такому способу монтажа минимизируется количество теплопроводных включений, снижается уровень теплопотерь и уменьшаются расходы на отопление. Также упрощается сам монтаж, исключающий подгонку утеплителя под шаг стропильных ног. Прочное алюминиевое покрытие плит PIR, позволяет отказаться от гидро-ветрозащитной мембраны, т.к. при проклейке стыков плит герметизирующей лентой получается непрерывный гидронепроницаемый слой, надежно предохраняющий всю конструкцию от увлажнения. Слой пароизоляции, монтируемый со стороны теплого помещения, предотвращает диффузию пара в толщу ограждающих конструкций и предохраняет от конденсации внутренней влаги в кровельной системе. Под многослойную черепицу на сплошной настил укладывается подкладочный ковер, который выполняет функцию дополнительной гидроизоляции. В качестве дощатого настила под многослойную черепицу может использоваться ориентировано-стружечная плита (ОСП-3); фанера повышенной влагостойкости (ФСФ) или шпунтованная обрезная доска с относительной влажностью не более 20 %.

Область применения:

Система ТН-ШИНГЛАС Мансарда PIR рекомендуется для применения при устройстве крыш зданий высотой до двух этажей включительно, относящихся к частному домостроению. В том числе рекомендуется для применения при необходимости увеличения внутреннего пространства мансардного этажа, а также реализации особых дизайнерских решений интерьера с открытой стропильной системой.

Скачать все

Все95

Технические листы 19

Стандарты организации 11

Сертификаты 11

Рекламная продукция 32

Инструкции 17

Заключения 5

Документы по системе (6)

Технические листы

Технический лист ТН-ШИНГЛАС Мансарда PIR
