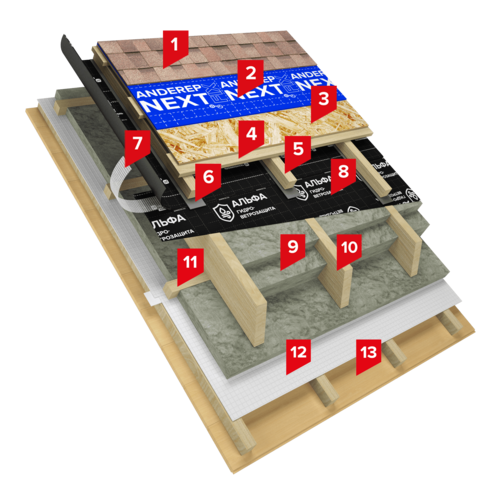

Классическая конструкция совмещенного чердака.
-
1Деревянная стропильная система
-
2
-
3
-
4
-
5***Деревянный контрбрус для создания вентканалов
-
6Разреженная обрешетка
-
7Деревянный настил (ОСП-3; ФСФ)
-
8
-
9
-
10Шаговая обрешетка под утеплитель
-
11******Подшивка мансарды
Альтернативные материалы
****
*****
Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS, коллекция ВЕСТЕРН
,
Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS, коллекция КАНТРИ
,
Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS, коллекция КОНТИНЕНТ
,
Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS, коллекция РАНЧО
,
Гибкая черепица ТЕХНОНИКОЛЬ, серия КЛАССИК
,
Гибкая черепица ТЕХНОНИКОЛЬ, серия УЛЬТРА
,
Гибкая черепица ТЕХНОНИКОЛЬ, серия ФИНСКАЯ ЧЕРЕПИЦА
,
Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS, серия АТЛАНТИКА
******
возможно применять без дополнительного утепления
Программы расчета
-
Программа для расчета скатных крыш ТехноНИКОЛЬ (AutoCAD, ZWcad)
Основной функцией приложения является расчет количества материалов при устройстве скатных крыш с применением систем изоляции ТехноНИКОЛЬ с гибкой черепицей ТехноНИКОЛЬ SHINGLAS: ТН-ШИНГЛАС Классик и ТН-ШИНГЛАС Мансарда.
Дополнительная информация
Описание
Документация
Технические сервисы
Наверх
Описание системы
Система мансарда по деревянным несущим стропилам с высококачественным покрытием из многослойной черепицы SHINGLAS. В качестве несущей системы возможно использование стальных и железобетонных конструкций согласно руководству по применению Гибкой черепицы SHINGLAS.
Под многослойную черепицу на сплошной настил укладывается подкладочный ковер марки ANDEREP, который выполняет функцию дополнительной гидроизоляции.
В качестве дощатого настила под многослойную черепицу может использоваться ориентировано-стружечная плита (ОСП-3); фанера повышенной влагостойкости (ФСФ) и шпунтованная или обрезная доска с относительной влажностью не более 20 %.
Для создания вентзазоров могут использоваться БРУСКИ XPS ТЕХНОНИКОЛЬ CARBON ECO или деревянный брус.
Теплоизоляция в системе - легкие негорючие плиты из каменной ваты ТЕХНОЛАЙТ ЭКСТРА. Диффузионная мембрана оптима ТЕХНОНИКОЛЬ, расположенная над утеплителем, защищает его от проникновения влаги, выдувания тепла и фракций утеплителя ветром.
Слой пароизоляции, монтируемый со стороны теплого помещения, предотвращает диффузию пара в толщу ограждающих конструкций и защищает утеплитель от увлажнения.
Область применения
Система ТН-ШИНГЛАС Мансарда успешно применяется для устройства крыш на жилых и административных зданиях.
Производство работ
Согласно «Инструкции по монтажу гибкой черепицы Shinglas», СТО «Крыши с кровлями из гибкой черепицы SHINGLAS и композитной черепицы LUXARD».
