Каменная вата для фасада: какая лучше

Каменная вата для фасада: какая лучше

В избранное
Зарегистрируйтесь, чтобы добавлять в избранное
0 комментариев
Читать 10 минут

Каменная вата — универсальный материал для различных строительных конструкций: изоляции внутренних перегородок, защиты потолка и пола от шума, утепления внешних стен и т.д. Марок существует много, и неспециалисту в них сориентироваться непросто. В статье расскажем, какая каменная вата лучше подходит для утепления фасадов и какие показатели учитывать при выборе. В конце статьи — подборка полезных материалов по каменной вате, которая поможет разобраться в нюансах установки.

Виды фасадов с утеплителем из каменной ваты

Каменная вата — один из самых популярных материалов, который используют для теплоизоляции внешних стен. Преимущества каменной ваты ТЕХНОНИКОЛЬ для утепления облицовки:

  • эффективная теплоизоляция,

  • пожарная безопасность,

  • высокая паропроницаемость,

  • широкий диапазон физико-механических характеристик,

  • долговечность,

  • звукопоглощение,

  • биостойкость,

  • влагостойкость,

  • химическая стойкость,

  • простота монтажа.

Выбор утеплителя напрямую зависит от системы, которая применяется для облицовки здания. В зависимости от применяемых материалов и технологии монтажа внешней отделки производители рекомендуют использовать разные марки утеплителя. Они будут отличаться по физико-механическим характеристикам: плотности, прочности на сжатие, прочности при растяжении перпендикулярно к лицевым поверхностям и пр.

Толщина теплоизоляции будет зависеть от региона. Количество и толщину плит вычисляют с  помощью теплотехнического расчета.

Фасады с утеплением можно разделить на три большие группы:

  1. Штукатурные.

  2. Вентилируемые.

  3. Система трехслойной стены (слоистая кладка).

Для штукатурного фасада установка материалов производится с применением мокрых процессов и клеевого слоя: нанесения базового слоя, декоративной штукатурки, окрашенной в массе или краски для наружных стен.  Минеральные плиты выполняют роль несущего элемента, поэтому для них ключевыми показателями являются:

  • прочность при растяжении,

  • прочность на сжатие.

Нанесение базового слоя

Вентилируемые фасады в частном домостроении — полукаркасная конструкция, в которой от плит утеплителя не требуется больших физико-механических характеристик. Поэтому производители рекомендуют использовать легкие марки, для которых основные показатели:

  • плотность,

  • прочность на сжатие.

Установка теплоизоляции в каркас

Система трехслойной стены (слоистая кладка). В системе слоистой кладки базальтовые плиты помещают во внутренние полости-колодцы между наружной и внутренней стенами. Теплоизоляционный материал не является несущим в этом типе конструкции, поэтому основные показатели при выборе:

  • сжимаемость

  • плотность.

Как выбрать каменную вату для штукатурных фасадов

По особенностям установки и применяемых материалов штукатурные фасады делят на два типа:

  • тонкослойный,

  • толстослойный.

Каменная вата в тонкослойных штукатурных фасадах. К ним относятся системы фасадные тонкослойные композиционные с наружными штукатурными слоями (сокращенно СФТК). Это многослойная конструкция, которая складывается из последовательного монтажа ряда материалов и смесей:

  • грунтовки поверхности,

  • нанесения клеевого слоя,

  • приклеивания минеральных плит,

  • укладки базового штукатурного слоя,

  • фиксации армирующей сетки,

  • финишной покраски.

Чтобы подобрать компоненты, необходимо обратиться к государственной нормативной документации. Требования ко всем элементам системы СФТК содержатся в ГОСТ Р ГОСТ 56707-2015 и относятся прежде всего к тонкослойным штукатурным фасадам:

прочность при растяжении перпендикулярно к лицевым поверхностям

не менее 15 кПа

прочность на сжатие при 10% деформации

не менее 30 кПа

Ключевое требование к теплоизоляции — прочность на разрыв, на растяжение волокон перпендикулярно лицевым поверхностям. Она должна составлять не менее 15 кПа.

Такая прочность связана с тем, что минвата в системах с тонкой штукатуркой является несущей: всю массу штукатурного слоя наносят на утеплитель, который до этого приклеивают к основной стене и фиксируют с помощью анкеров для теплоизоляции. Плиты утеплителя должны жестко держаться на поверхности, не расслаиваться под весом внешних штукатурных слоев. Этим требованиям соответствуют марки каменной ваты из линейки ТЕХНОФАС:

(КМС — коттеджное малоэтажное строительство, ПГС — промышленное гражданское строительство).

ТЕХНОФАС КОТТЕДЖ разработан специально для малоэтажного коттеджного строительства. Содержит сниженные показатели по прочностям, однако их достаточно для частных домов высотой до 10 метров, т.е. в 3 этажа (класс системы СК2 по ГОСТ Р 56707).

ТЕХНОФАС ДЕКОР, ОПТИМА, ЭФФЕКТ, ТЕХНОФАС применяются без ограничений по высоте зданий. Обеспечивают максимальную прочность на разрыв и сжатие, полностью соответствуют требованиям к теплоизоляционному слою по ГОСТ Р 56707.

Утеплитель для тонкослойного штукатурного фасада в системе ТН-ФАСАД Профи от ТЕХНОНИКОЛЬ

Несущую стену грунтуют, наносят штукатурно-клеевую смесь. Приклеивают марки ТЕХНОФАС с дополнительной фиксацией пластиковыми тарельчатыми дюбелями, которые не создают мостики холода. Базовый слой наносят на утеплитель, в него утапливают щелочестойкую стеклосетку. Завершают работы декоративной штукатуркой и финишной краской (при необходимости). Утеплитель берет на себя вес всех штукатурных и лакокрасочных покрытий стен.

Каменную вату используют и в других системах тонкослойного штукатурного фасада: ТН-ФАСАД Декор, ТН-ФАСАД Экспресс, ТН-ФАСАД Комби. В ТН-ФАСАД Комби она используется в качестве противопожарных рассечек.

Каменная вата в толстослойных штукатурных фасадах. В облицовке с толстым слоем штукатурки минвата несет меньшую нагрузку, чем в тонкослойных. Базовый слой  укладывается на стальную сетку, поэтому он получается толще. Основной вес базового и декоративного слоев берет на себя сетка.

Для толстослойных фасадов применяют марку ТЕХНОФАС ЭКСТРА: у нее снижены показатели по прочностям на сжатие и на разрыв (см. в таблице выше). Прочность на растяжение волокон у этого базальтового материала всего 6 кПа, поэтому он не подходит для тонкослойных фасадов, где нагрузка на утеплитель больше.

Как использовать утеплитель в толстослойном штукатурном фасаде, описывает система ТН-ФАСАД Классик:

Минеральная теплоизоляция не приклеивается к стене, ее крепят к основанию стальным крепежом: анкерами, подвижным крюком, фиксирующими пластинами. Металлическая оцинкованная сетка монтируется поверх минеральных плит на тот же крепеж и дополнительно фиксируется пластинами. Она берет на себя основную нагрузку от всех слоев штукатурки.

Каменная вата для вентилируемых фасадов

К вентилируемым относят все системы для отделки внешних стен, в которых утеплитель воспринимает минимальные нагрузки и есть зазор для беспрепятственной циркуляции воздуха. В малоэтажном коттеджном строительстве это каркасные системы по несущему основанию. В качестве облицовки могут использовать:

  • сайдинг,

  • фасадные панели,

  • фиброцементные панели,

  • клинкерную плитку и пр.:

Основные показатели для каркасных систем:

  • плотность,

  • сжимаемость (не для всех)

  • прочность на сжатие (вентфасады).

В ПГС-сегменте устанавливают навесные вентфасады из металлических или алюминиевых профилей с разными видами облицовки: фасадными кассетами, линеарными панелями, керамогранитными плитами и пр. Между облицовкой и теплоизоляционным слоем оставляют вентиляционные зазоры.

В КМС-сегменте плиты каменной ваты в системах вентфасадов не несут на себе нагрузку, так как крепятся враспор в каркас. В ПГС-сегменте они крепятся на несущее основание с помощью анкеров для теплоизоляции.

Для ПГС сегмента основные показатели минерального утеплителя по СП 522.1325800.2023

Для однослойного утепления и наружного слоя при двухслойном (и более) утеплении используют минераловатные плиты с прочностью на сжатие при 10%-ной относительной деформации не менее 10 кПа (по ГОСТ EN 826) и прочностью при растяжении перпендикулярно лицевым поверхностям не менее 3 кПа (по ГОСТ EN 1607).

В случае двухслойного (и более) утепления толщину наружного слоя, служащего для защиты внутреннего, допускается принимать не менее 20 мм при прочности на сжатие при 10%-ной относительной деформации не менее 10 кПа (по ГОСТ EN 826).

Для внутренних слоев при двухслойном (и более) утеплении используют минераловатные плиты со сжимаемостью под удельной нагрузкой 2000 Па не более 60% (по ГОСТ 17177).

Для ненагружаемых конструкций и вентфасадов корпорация ТЕХНОНИКОЛЬ разработала специальные марки:

О плотности как показателя для каменной ваты мы уже писали в статье «Плотность каменной ваты». Сжимаемость – это способность материала изменять толщину под действием заданного давления. Это относительная деформация материалов под действием нагрузки 2 кПа.

Для ненагружаемых конструкций в каркасе подходят легкие марки:

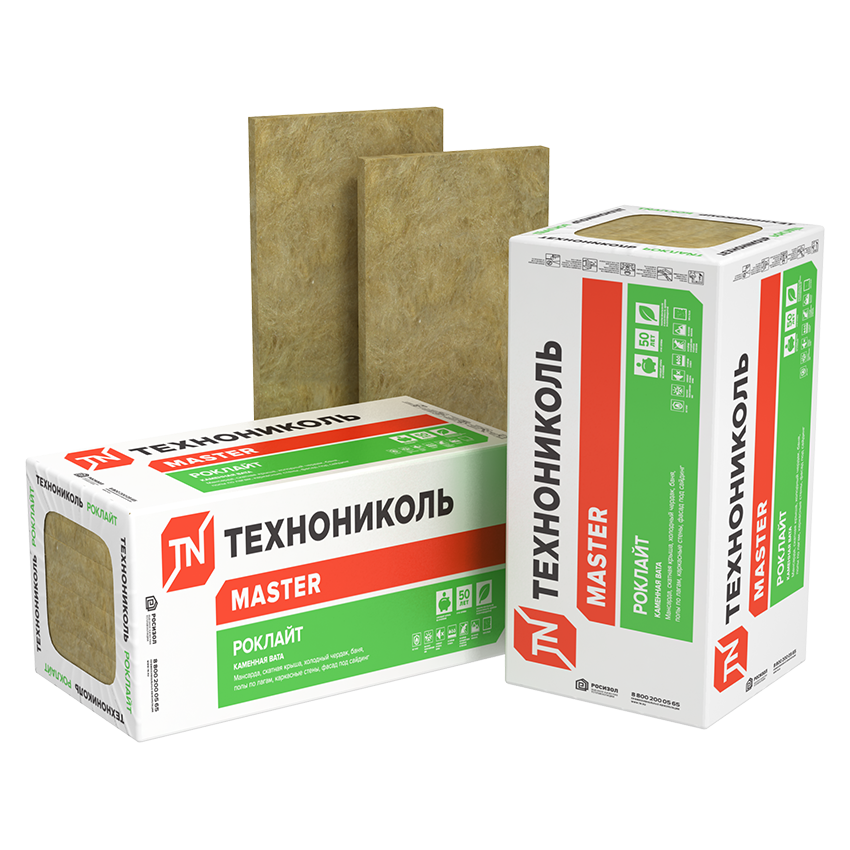

РОКЛАЙТ,

ТЕХНОЛАЙТ ЭКСТРА,

ТЕХНОЛАЙТ ОПТИМА

Для вентфасадов в ПГС-сегменте:

ТЕХНОВЕНТ Н

ТЕХНОВЕНТ Н ПРОФ

марки ТЕХНОВЕНТ

Суммарная толщина утеплителя определяется теплотехническим расчетом. Рассчитать толщину поможет калькулятор теплотехнического расчета от ТЕХНОНИКОЛЬ:



Рассмотрим применение каменной ваты в каркасе по существующему основанию (для КМС сегмента) на примере системы ТН-ФАСАД Сайдинг

Минеральную вату вставляют в обрешетку на существующем основании. Каркас рекомендуют делать по ширине материала минус 10-20 мм, чтобы плиты РОКЛАЙТ, ТЕХНОЛАЙТ или ТЕХНОБЛОК держались враспор — без дополнительного крепления.

Легкий вес не будет тянуть материал вниз, вата будет надежно держаться в брусках. Теплоизоляционный слой закрывается гидро-ветрозащитной мембраной для защиты от влаги, ветра, пыли. Ставится контрбрус и финишная облицовка: сайдинг, фасадная плитка и т.д.

Каменная вата для слоистой кладки

В названии системы отражена основная конструктивная особенность — три слоя:

  1. Несущая стена из кирпича или другого материала.

  2. Теплоизоляционный слой.

  3. Облицовка из кирпича.

Слоистую кладку применяют для теплоизоляции внешних стен каркасно-монолитных зданий и сооружений различного назначения. В малоэтажном строительстве — как несущую ограждающую конструкцию.

Разберем структуру трехслойной кладки на примере системы ТН-ФАСАД Стандарт от ТЕХНОНИКОЛЬ:

Особенности теплоизоляции в системе трехслойной кладки:

  1. Вентиляционный зазор. Его оставляют между утеплителем и внешней облицовочной кладкой. По сравнению с навесными фасадными системами, воздушный поток здесь слабее, но выполняет основную функцию — защищает поверхность утеплителя от конденсата. Конвекция происходит благодаря специальным отверстиям в вертикальных швах кладки.

  2. Гибкие связи для монтажа. Наружную часть кладки (наружную версту) соединяют с внутренней верстой гибкими связями из базальтопластика с фиксатором зазора. Этот элемент устанавливается через теплоизоляционный слой и дополнительно поддерживает его в проектном положении. Материал гибких связей обладает низкой теплопроводностью, что влияет на тепловую однородность конструкции.

  3. Дополнительные термовкладыши. Они не допускают образования сплошного мостика холода в перекрытии при монолитных работах. Как материал для термовкладышей рекомендуют использовать экструзионный пенополистирол XPS ТЕХНОНИКОЛЬ CARBON PROF. Материал обладает повышенными прочностными характеристиками при уменьшенной плотности, поэтому оптимален для утепления фундамента и цоколя.

Теплоизоляция защищает внутреннюю стену от промерзания в холодное время года. В качестве теплоизоляционного слоя применяются плиты из каменной ваты ТЕХНОБЛОК СТАНДАРТ / IZOVOL Ст-50:

Сжимаемость у таких плит не более 10%. Под давлением в 2 кПа материал утеплителя деформируется не более чем на 10% по толщине. Для минваты в слоистой кладке это значение не более 8-10%.

Толщина утеплителя определяется теплотехническими расчетами с помощью калькулятора ТЕХНОНИКОЛЬ.

Общие рекомендации по утеплителю для трехслойной кладки — в статье «Теплоизоляционный слой фасадов со слоистой кладкой»

Какую каменную вату лучше выбрать — зависит от типа фасада и нагрузок, которые будет нести на себе утеплитель. При установке следуйте рекомендациям производителей и сводам правил. И пусть ваш дом будет самым теплым!

Полезные материалы по каменной вате для фасадов

Видео инструкции по монтажу

Инструкция по монтажу системы фасадной теплоизоляционной композиционной ТН-ФАСАД Профи — монтаж утеплителя на тонкослойном штукатурном фасаде.

Инструкция по монтажу системы фасадной теплоизоляционной композиционной ТН-ФАСАД Экспресс  — устройство штукатурного фасада для коттеджей.

СТО 72746455-4.4.2-2017 СИСТЕМЫ ФАСАДНЫЕ ТОНКОСЛОЙНЫЕ КОМПОЗИЦИОННЫЕ ТЕХНОНИКОЛЬ ДЛЯ ТЕПЛОИЗОЛЯЦИИ ЗДАНИЙ — основные требования к штукатурным фасадам и утеплителям для них.

Надежный фасад для спокойной жизни: обзор систем СФТК от ТЕХНОНИКОЛЬ — обучающий вебинар по монтажу каменной ваты на штукатурный фасад, пошаговый разбор со схемами.

Теплотехнический калькулятор для расчета толщины

Обучающее видео по использованию теплотехнического калькулятора

Сводная таблица с физико-механическими характеристиками материалов

Физико-механические характеристики материалов из каменной ваты — сводная таблица по всем маркам каменной ваты ТЕХНОНИКОЛЬ.
