ТН-ФАСАД Вент

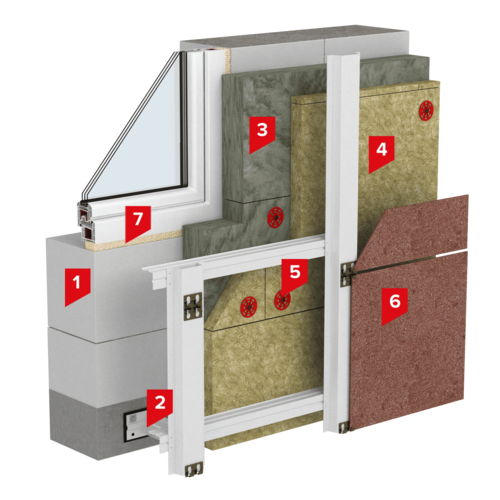

Система ТН-ФАСАД Вент представляет собой декоративный экран закреплённый на металлической стальной подсистеме к основанию.
Конструктивная схема может быть:
- Вертикальная (В),
- Пространственная (П),
- Вертикальная межэтажная (ВМ),
- Пространственная межэтажная (ПМ).
Подвижные части несущего кронштейна, позволяют подсистеме нивелировать неровности стены-основы.
Крепления направляющих профиля и различных комбинаций позволит применить любой тип облицовки
Направляющая: С-образный профиль (С)
Направляющая: Т-образный профиль (Т)
Направляющие: Г-образный профиль + П-образный профиль (ГП) Направляющие: Г-образный профиль + П-образный профиль высокий (ГПВ)
Плиты каменной ваты крепятся анкером с тарельчатым дюбелем и могут монтироваться как в один, так и в два слоя:
а) однослойная теплоизоляция: ТЕХНОВЕНТ СТАНДАРТ
б) двухслойное применение:
1) верхний слой теплоизоляции: ТЕХНОВЕНТ СТАНДАРТ
2) нижний слой теплоизоляции: ТЕХНОНИКОЛЬ 33 PN Фасад ПРОФ
Благодаря циркуляции воздуха в вентилируемом зазоре теплоизоляционный слой всегда поддерживается в сухом состоянии и не требует применения ветро-гидрозащитных мембран.
Широкий выбор фактуры и структуры фасада возможен благодаря использованию различных материалов облицовки:
– керамогранит (КГ)
– кассета из композитного материала (КМ)
– металлическая кассета (МК)
– фиброцементная/асбестоцементная панель (Ф)
Работы по монтажу системы не ограничены погодными условиями. Срок службы системы - до 60 лет (в зависимости от типа подсистемы).
Система ТН-ФАСАД Вент разрешена к применению на зданиях всех степеней огнестойкости и всех классов конструктивной и функциональной пожарной опасности высотой до 75 м. Система применяется при новом строительстве зданий и сооружений, а также объектах реконструкции.
Стандарты организации (СТО) на проектирование и применение
Инструкции по монтажу
Технологические карты
Наименование показателя | Значение |
Сегмент строительства | Индивидуальное жилищное строительство; Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Материал наружных стен | Кладка (каменная, блочная, кирпичная); Железобетон |
Тип теплоизоляции | Стекловолокно (СВ); Каменная вата (КВ) |
Тип отделки | Облицовка для навесного фасада |
Возможность колеровать по RAL | Нет |
Сезонность выполнения работ | Всесезонная |
Этажность здания | До 75 метров |
Тип здания по функциональной пожарной опасности | Все |
Необходимость применения противопожарных рассечек | Нет необходимости |
Класс пожарной опасности конструкции | К0 |
Наличие сертификата на систему | Да |
