ТН-ТОННЕЛЬ Проф Эксперт

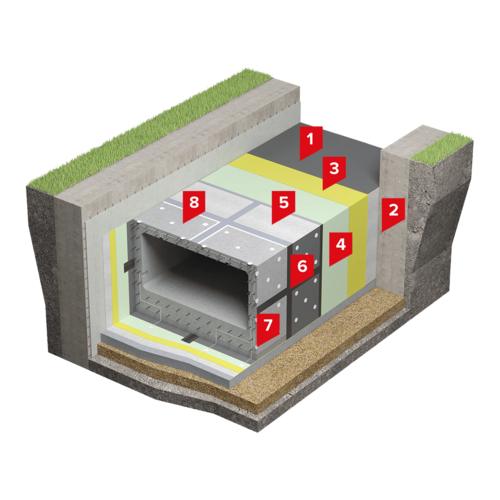

Двухслойная гидроизоляционная система для защиты несущих конструкций тоннелей глубокого заложения, выполняемых из монолитного железобетона, от негативного воздействия наземных вод атмосферного происхождения, капиллярной воды и сезонной верховодки, а также временного и постоянного воздействия гидростатического напора подземных вод. Наиболее рациональным является применение системы в обводненных грунтах, когда сооружение полностью или частично находится в водоносном слое, а ограждающие конструкции подвергаются постоянному воздействию гидравлического напора. В качестве гидроизоляционных материалов применяются полимерные мембраны LOGICBASE V-SL с сигнальным слоем и LOGICBASE V-SТ с фактурной поверхностью, изготовленные на основе пластифицированного поливинилхлорида (ПВХ).
Особенности системы:
- высокая прочность сварных швов;
- свободная укладка гидроизоляционного материала без адгезионного сцепления;
- монтаж с применением автоматического оборудования;
- ремонтопригодная система.
Ремонтопригодность данной системы обеспечивается путем секционирования гидроизоляционного покрытия на герметично изолированные друг от друга секции и подсоединения к ним ремонтно-инъекционной системы. Гидроизоляционная система формируется путем сваривания между собой герметичных двухслойных карт размером до 150 м², выполненных из мембран LOGICBASE V-SL и LOGICBASE V-SТ. Целостность каждой карты проверяется при помощи вакуумного теста. Для этого через систему штуцеров и трубок из каждой карты откачивается воздух и при помощи манометра отслеживается уровень вакуума. Контроль целостности карт возможен на любом этапе строительства и эксплуатации. В случае необходимости ремонт гидроизоляции выполняется путем закачивания специальных ремонтных полимерных составов через трубки и штуцера в пространство между мембранами. Для дополнительной надежности в системе может быть предусмотрено секционирование второго уровня путем установки гидроизоляционных шпонок на поверхность мембраны LOGICBASE V-SТ и обустройства дополнительной ремонтно-инъекционной системы в каждую герметичную секцию. Такое устройство гидроизоляционной системы обеспечивает наличие двух ремонтных контуров: между двумя слоями гидроизоляционных мембран и между мембраной верхнего слоя и железобетонной несущей конструкцией тоннеля. В случае обнаружения повреждений система позволяет выполнить ремонт гидроизоляции путем нагнетания полимерных инъекционных составов LOGICBASE INJECT как между конструкцией и мембраной, так и между слоями мембран в герметичной карте.
Для гидроизоляции тоннелей, сооружаемых открытым способом, в породных массивах, гидрогеологические условия которых характеризуются наличием одного и более мощных водоносных горизонтов с высоким гидростатическим напором, воды которого неоднородны по химическому составу и степени агрессивности.
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Наименование показателя | Значение |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип транспортного сооружения | Метро; Пешеходные переходы; Тоннели |
Способ возведения тоннеля | Открытый способ |
Тип гидроизоляции | Полимерная мембрана (ПВХ) |
Возможность организации ремонтопригодной системы | Да |
