ТН-ПЕРЕКРЫТИЕ Каркас

Система тепло и звукоизоляции перекрытия по деревянным балкам

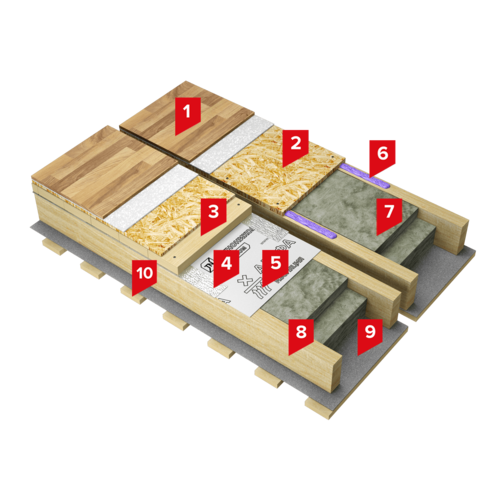

Материалы

Копировать состав системы

1

Паркетная доска | Ламинат с подложкой из вспененного материала
2

ЦСП или OSB
3

Черновой пол (фанера, доски)
4

Техноэласт АКУСТИК СУПЕР
- Лента уплотнительная самоклеящаяся ТЕХНОНИКОЛЬ АЛЬФА КОНТРБРУС
5

Пленка ТехноНИКОЛЬ МАСТЕР БАРЬЕР 4.0
- Пленка ТехноНИКОЛЬ МАСТЕР БАРЬЕР 1.0
- Пленка ТехноНИКОЛЬ МАСТЕР БАРЬЕР 3.0
6

Клей ТЕХНОНИКОЛЬ 508 PROFESSIONAL
7

РОКЛАЙТ | ТЕХНОНИКОЛЬ Тёплый каркас ПРОФ
8

Балки деревянные
9

Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП
10

Обрешетка

Показать альтернативные варианты

Технический лист

Чертежи

BIM

Описание системы:

Система ТН-ПЕРЕКРЫТИЕ Каркас представляет собой каркас из деревянных балок, пространство между которыми заполнено плитами из каменной ваты РОКЛАЙТ или стекловолокна ТЕХНОНИКОЛЬ Теплый каркас ПРОФ.

В случае устройства пола над холодным подвалом сверху утеплителя укладывается пароизоляционная пленка ТехноНИКОЛЬ МАСТЕР БАРЬЕР 4.0. По балкам укладывается черновой пол, который может быть выполнен из досок, листами ЦСП или OSB.

Область применения:

Применяется при тепло-, звукоизоляции балочного перекрытия над техническим подпольем в малоэтажном строительстве.

Производство работ согласно:

Инструкции по монтажу

Развернуть описание

Состав

№

Наименование слоя

Наименование материала

Толщина, мм

Коэфициент расхода на 1м²

декоративное покрытие

Ламинат с подложкой из вспененного материала

Сплошной настил

ЦСП или OSB

Сплошной настил

Черновой пол (фанера, доски)

Герметизирующий элемент

Техноэласт АКУСТИК СУПЕР

0,4

Пароизоляционный слой

Пленка ТехноНИКОЛЬ МАСТЕР БАРЬЕР 4.0

1,15

Клеевой слой

Клей ТЕХНОНИКОЛЬ 508 PROFESSIONAL

, звукоизоляция

ТЕХНОНИКОЛЬ Тёплый каркас ПРОФ

40-200

1,03

Несущая конструкция

Балки деревянные

Супердиффузионная пленка

Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП

1,15

Обрешетка

Альтернативные материалы

№

Наименование слоя

Наименование материала

Герметизирующий элемент

Лента уплотнительная самоклеящаяся ТЕХНОНИКОЛЬ АЛЬФА КОНТРБРУС

Пароизоляционный слой

Пленка ТехноНИКОЛЬ МАСТЕР БАРЬЕР 1.0, Пленка ТехноНИКОЛЬ МАСТЕР БАРЬЕР 3.0

, звукоизоляция

ТЕХНОЛАЙТ ОПТИМА, ТЕХНОЛАЙТ ЭКСТРА, ТЕХНОНИКОЛЬ Стены и крыши ПРОФ, ТЕХНОНИКОЛЬ СТАНДАРТ ПРОФ, ТЕХНОНИКОЛЬ Тёплый каркас, ТЕХНОНИКОЛЬ Стены и крыши, ТЕХНОНИКОЛЬ Стандарт, ТЕХНОАКУСТИК

Супердиффузионная пленка

Пленка ТЕХНОНИКОЛЬ МАСТЕР ВЕНТ 150, Пленка ТЕХНОНИКОЛЬ МАСТЕР ВЕНТ 180, Пленка ТЕХНОНИКОЛЬ МАСТЕР ВЕНТ 130, Пленка ТЕХНОНИКОЛЬ АЛЬФА ВЕНТ ТПУ УЛЬТРА, Пленка ТЕХНОНИКОЛЬ АЛЬФА ВЕНТ ТПУ 130, Пленка ТЕХНОНИКОЛЬ АЛЬФА ВЕНТ ТПУ 150

Примечания:

Уточняйте возможность производства партии материала необходимых размеров/толщин.
При устройстве межэтажного перекрытия, при одинаковом температурном режиме на этажах, пароизоляционная и гидро-ветрозащитная пленка не требуются, необходимо заменить их на Пленка ISOBOX А ветро-влагозащитная.

Характеристики системы:

Наименование показателя	Значение
Сегмент строительства	Индивидуальное жилищное строительство
Рекомендации ТЕХНОНИКОЛЬ	Эксперты рекомендуют
Тип конструкции	Пол и перекрытия
Тип несущего основания системы	Деревянные балки
Наличие теплоизоляционного слоя	С утеплителем
Тип теплоизоляции	Стекловолокно (СВ); Каменная вата (КВ)
Наличие гидроизоляционного слоя	Без гидроизоляции
Наличие звукоизоляционного слоя	Нет
Возможность устройства "теплого пола"	Нет
