ТН-ФУНДАМЕНТ Термо Барьер

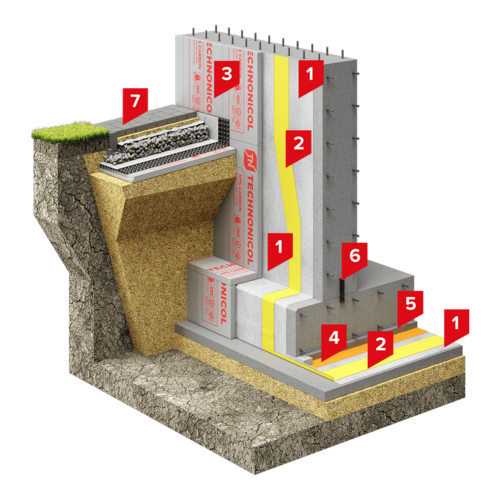

Описание системы:

В качестве гидроизоляционного материала применяется полимерная мембрана LOGICBASE V-SL с сигнальным слоем, изготовленная на основе пластифицированного поливинилхлорида (ПВХ).

Особенности системы:

- высокая скорость монтажа за счет технологии свободной укладки однослойной мембраны;

- высокая прочность сварных швов;

- тепловая защита конструкции;

- свободная укладка гидроизоляционного материала без адгезионного сцепления;

- монтаж с применением автоматического оборудования.

Скрепление полотен гидроизоляционной мембраны осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов. В качестве защитного и разделительного слоя в системе используется геотекстиль с поверхностной плотностью 500 г/м2. На горизонтальной части фундамента дополнительно предусмотрен слой полиэтиленовой плёнки и защитной цементно-песчаной стяжки.

В качестве теплоизоляционного слоя подземной части здания используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, применение которого позволяет защитить конструкцию фундамента от промерзания, тем самым создавая оптимальные температурно-влажностные условия эксплуатируемого помещения.

Между утеплителем и мембраной LOGICBASE V-SL необходимо предусматривать разделительный слой из геотекстиля с поверхностной плотностью 500 г/м2.

Для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента применятся специальная ПВХ Гидрошпонка ТЕХНОНИКОЛЬ IC-125-2-SP 4D. Обустройство утепленной мягкой отмостки ТЕХНОНИКОЛЬ позволяет эффективно отводить атмосферную воду от сооружения и не допустить промерзания грунта.

Область применения:

Система применяется для защиты подземных сооружений с эксплуатируемыми и жилыми помещениями в местных песчаных грунтах с низким уровнем подземных вод, возводимых в котлованах с откосами.

Проектирование согласно:

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и монтажу гидрошпонок

Стандарты организации (СТО) на проектирование и применение

• СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
• СТО 72746455-4.2.2-2022 Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям

Производство работ согласно:

Инструкции по монтажу

• Инструкция по монтажу гидроизоляционной системы фундамента с применением ПВХ-мембран LOGICBASE
• Инструкции по монтажу защитно-дренажных мембран PLANTER

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и монтажу гидрошпонок
