ТН-ФУНДАМЕНТ СВГ Проф

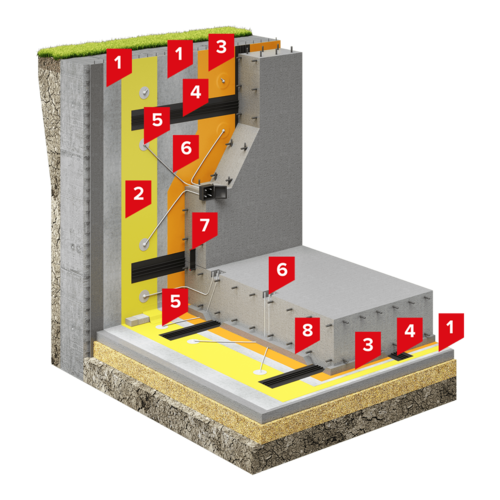

В качестве гидроизоляционного материала применяются полимерная мембрана LOGICBASE V-SL с сигнальным слоем, изготовленная на основе пластифицированного поливинилхлорида (ПВХ).
Особенности системы:
- высокая прочность сварных швов;
- свободная укладка гидроизоляционного материала без адгезионного сцепления;
- монтаж с применением автоматического оборудования;
- ремонтопригодная система.
Скрепление полотен гидроизоляционной мембраны осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов. Гидроизоляционная мембрана монтируется перед возведением несущей конструкции по бетонной подготовке на горизонтали и по ограждению котлована типа «стена в грунте» на вертикали.
В качестве защитного и разделительного слоя в системе используется геотекстиль с поверхностной плотностью 500 г/м². На горизонтальной части фундамента дополнительно предусмотрен слой полиэтиленовой плёнки и защитной цементно-песчаной стяжки.
Особенность данной системы – это разделение гидроизоляционного слоя на секции площадью до 150 м² при помощи гидрошпонок ТЕХНОНИКОЛЬ EC-220-3 (EC-320-4), на вертикальной части рекомендовано использование клеевых лент ПВХ LOGICBASE V-Strip FB. В каждую карту устанавливаются ПВХ контрольно-инъекционные штуцеры и инъекционные трубки в количестве 5 шт., которые позволяют контролировать состояние гидроизоляции и при необходимости проводить ремонт составами LOGICBASE INJECT.
Для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента применятся специальная ПВХ Гидрошпонка ТЕХНОНИКОЛЬ IC-125-2-SP.
Система применяется для гидроизоляции подземных строительных конструкций различного назначения и класса ответственности, возводимых в котлованах с вертикальным ограждением (стена в грунте) в любых гидрогеологических условиях.
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Метод возведения котлована | Стена в грунте |
Тип фундамента | Плитный |
Гидрогеологические условия эксплуатации | Вне зависимости от гидрологических условий |
Тип изолируемых подземных конструкций | С эксплуатируемыми помещениями |
Наличие теплоизоляционного слоя | Без утеплителя |
Тип гидроизоляции | Полимерная мембрана (ПВХ) |
Количество слоев гидроизоляции | 1 |
Способ монтажа гидроизоляции | Свободная укладка с механической фиксацией |
Возможность организации ремонтопригодной системы | Да |
Количество ремонтопригодных контуров | 1 |
Наличие дренажного слоя | Нет |
Наличие защитного слоя гидроизоляции фундамента | Нет |
