ТН-ФУНДАМЕНТ СВГ Фикс

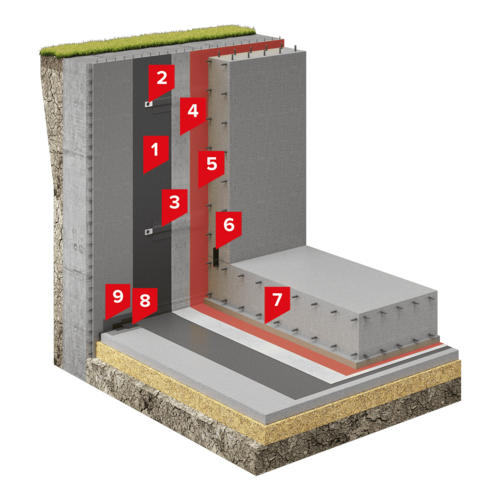

Описание системы:

Для устройства гидроизоляционной мембраны применяется битумно-полимерный рулонный материал Техноэласт ФУНДАМЕНТ ТЕРРА в один слой, который укладывается на основание свободно со сплавлением швов. На вертикальной поверхности Техноэласт ФУНДАМЕНТ ТЕРРА крепится к основанию алюминиевой прижимной рейкой ТехноНИКОЛЬ Стандарт (РМ) 2 м или круглыми тарельчатыми держателями ТехноНИКОЛЬ 50, которые перекрываются бандажом из битумно-полимерного рулонного материала.

Защитная комбинация из слоев Геотекстильного полотна ТЕХНОНИКОЛЬ ПРОФ 500 и Пленки ТехноНИКОЛЬ МАСТЕР БАРЬЕР 1.0 предохраняют гидроизоляционную мембрану от механического повреждения на период монтажных и бетонных работ. При значительных осадках фундамента для создания дополнительного слоя скольжения, между гидроизоляционной мембраной и Геотекстильного полотна ТЕХНОНИКОЛЬ ПРОФ 500 устраивают слой из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF.

Безосновный битумно-полимерный рулонный материал ТЕХНОНИКОЛЬ Флекс позволяет эффективно реализовать переход гидроизоляционной мембраны с горизонтальной поверхности на вертикальную, в условиях смещения конструкций относительно друг друга.

Для герметизации технологических швов в данной системе применяются: Гидрошпонка ТН Фундамент ТПС-В 140-1, Гидрошпонка ТН Фундамент ТПС-В 100-2, Гидрошпонка ТН Фундамент ТШН-210-4, Гидрошпонка ТН Фундамент ТШН-250-4, Гидрошпонка ТН Фундамент ТШВ-210-4, Гидрошпонка ТН Фундамент ТШВ-250-4; Профиль набухающий ТН Фундамент Б, Профиль набухающий ТН Фундамент Р.

Для герметизации деформационных швов в данной системе применяются: Безосновный битумно-полимерный материал ТЕХНОНИКОЛЬ Флекс вместе с Гернитовыми шнурами ТН Фундамент; гидрошпонки марок: ДШВ-250-4-20, ДШВ-280-4-50, ДШН-250-4-20, ДШН-280-4-50, ДШН-390-6-50, ДШП-140-4-50, ДШП-140-4-20, ДШП-140-4-100, ДШП-180-6-20, ДШП-180-6-50, ДШП-180-6-100, ДШП-140-4-50 Рем, ДШП-140-4-100 Рем, ДШП-180-6-50 Рем, ДШП-180-6-100 Рем, ДШУ-4-50.

Область применения:

Система применяется для гидроизоляции подземных строительных конструкций различного назначения и класса ответственности, возводимых в котлованах с вертикальным ограждением (стена в грунте) в любых гидрогеологических условиях.

Проектирование согласно:

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и устройству гидроизоляции фундаментов с применением битумно-полимерных мембран
• Руководство по проектированию и монтажу гидрошпонок серии ТЕХНОНИКОЛЬ Фундамент для герметизации технологических и деформационных швов железобетонных конструкций

Стандарты организации (СТО) на проектирование и применение

• СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
• СТО 72746455-4.2.2-2022 Строительные системы ТехноНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям

Производство работ согласно:

Инструкции по монтажу

• Инструкция по монтажу гидроизоляционной мембраны из битумно-полимерных рулонных материалов

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и устройству гидроизоляции фундаментов с применением битумно-полимерных мембран
• Руководство по проектированию и монтажу гидрошпонок серии ТЕХНОНИКОЛЬ Фундамент для герметизации технологических и деформационных швов железобетонных конструкций
