ТН-ФУНДАМЕНТ СВГ Эксперт

ТН-ФУНДАМЕНТ СВГ Эксперт

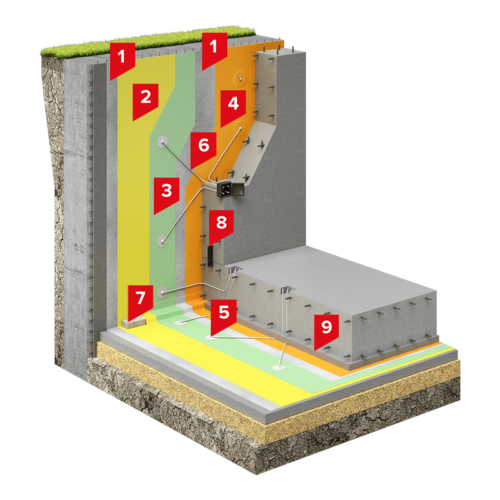

Ремонтопригодная система изоляции на основе двух слоёв полимерных мембран для фундаментов, сооружаемых в укреплённых котлованах
ТН-ФУНДАМЕНТ СВГ Эксперт

ТН-ФУНДАМЕНТ СВГ Эксперт

Описание
Характеристики
Документация

ОПИСАНИЕ:

В качестве гидроизоляционного материала применяются неармированные мембраны LOGICBASE V-SL с сигнальным слоем и LOGICBASE V-SТ с текстурной поверхностью, изготовленные на основе пластифицированного поливинилхлорида (ПВХ).
Особенности системы:
- высокая прочность сварных швов;
- свободная укладка гидроизоляционного материала без адгезионного сцепления;
- монтаж с применением автоматического оборудования;
- ремонтопригодная система.
Скрепление полотен гидроизоляционной мембраны осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов. Гидроизоляционная мембрана монтируется перед возведением несущей конструкции по бетонной подготовке на горизонтали и по ограждению котлована типа «стена в грунте» на вертикали.
Основной и дополнительный слои свариваются между собой по периметру с образованием герметичных карт площадью до 150 м2. Проверка целостности всей гидроизоляции производится путем откачивания воздуха из гидроизоляционной секции через контрольно-инъекционную систему и последующим контролем наличия вакуума в карте на протяжении 5 минут. В каждую карту устанавливаются ПВХ контрольно-инъекционные штуцеры и инъекционные трубки в количестве 5 шт., которые позволяют контролировать состояние гидроизоляции и при необходимости проводить ремонт составами LOGICBASE INJECT.
В качестве защитного и разделительного слоя в системе используется геотекстиль с поверхностной плотностью 500 г/м2. На горизонтальной части фундамента дополнительно предусмотрен слой полиэтиленовой плёнки и защитной цементно-песчаной стяжки.
Для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента применятся специальная ПВХ Гидрошпонка ТЕХНОНИКОЛЬ IC-125-2-SP.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Система применяется для гидроизоляции подземных строительных конструкций различного назначения и класса ответственности, возводимых в котлованах с вертикальным ограждением (стена в грунте) в любых гидрогеологических условиях.

ПРОЕКТИРОВАНИЕ СОГЛАСНО:

− СТО 72746455-4.2.2-2020 Изоляционные системы ТЕХНОНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
− Руководству по проектированию и монтажу гидроизоляции фундаментов с применением полимерных мембран LOGICBASE
− Руководству по проектированию и монтажу гидрошпонок

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

− Руководству по проектированию и монтажу гидроизоляции фундаментов с применением полимерных мембран LOGICBASE
− Инструкции по монтажу гидроизоляционной системы фундамента с применением ПВХ мембран LOGICBASE

Развернуть описание
Технические характеристики системы и материалов, входящих в её состав
Наименование системы
ТН-ФУНДАМЕНТ СВГ Эксперт
Шифр системы / Альбом технических решений
ФНД-13
Тип строительства
Промышленное и гражданское строительство
