ТН-ФУНДАМЕНТ СВГ Барьер
В качестве гидроизоляционного материала в системе применяется неармированная мембрана LOGICBASE V-SL с сигнальным слоем, изготовленная на основе пластифицированного поливинилхлорида (ПВХ).
Особенности системы:
- высокая прочность сварных швов гидроизоляции;
- снижение потенциальных затрат на устранение протечек;
- упрощенный процесс монтажа в сравнении с ремонтопригодной системой;
- свободная укладка гидроизоляционного материала без адгезионного сцепления;
- монтаж с применением автоматического оборудования;
- эффективная дренажная система.

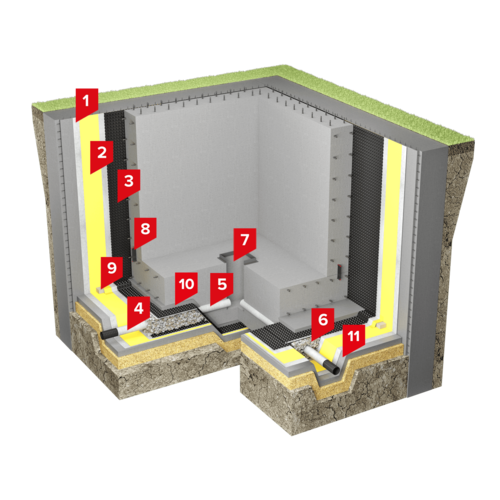

Особенность данной системы – cсоздание замкнутого контура гидроизоляции снаружи подземной части сооружения (фундаментной плиты и подземной части стен). Между гидроизоляцией и бетонной поверхностью подземных частей располагается дренажный слой из профилированной мембраны, предусмотрен отвод воды в дренажный лоток. Дренажный лоток находится под фундаментной плитой, вода из лотка отводится в дренажный колодец по дренажному трубопроводу. Благодаря этому фундамент защищен даже в случае локальных дефектов гидроизоляционного слоя – любая влага организованно собирается в основании сооружения и сбрасывается в систему ливневой канализации.
Скрепление полотен гидроизоляционной мембраны LOGICBASE V-SL осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов. Перед монтажом гидроизоляционной мембраны необходимо укладывать Геотекстиль ПРОФ ФУНДАМЕНТ 500 с удельной плотностью 500 г/м2 в качестве разделительного слоя. Для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента применяются специальные ПВХ-гидрошпонки ТЕХНОНИКОЛЬ IC-125-2-SP. Для герметизации деформационных швов применяются ПВХ-гидрошпонки ТЕХНОНИКОЛЬ.
Для защиты фундаментов и подземных сооружений с эксплуатируемыми помещениями, возводимых в котлованах с вертикальным ограждением в песчаных грунтах с высоким уровнем подземных вод либо в глинистых грунтах независимо от уровня подземных вод.
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Метод возведения котлована | Стена в грунте |
Тип фундамента | Плитный |
Гидрогеологические условия эксплуатации | Вне зависимости от гидрологических условий |
Тип изолируемых подземных конструкций | С эксплуатируемыми помещениями |
Наличие теплоизоляционного слоя | Без утеплителя |
Тип гидроизоляции | Полимерная мембрана (ПВХ) |
Количество слоев гидроизоляции | 1 |
Способ монтажа гидроизоляции | Свободная укладка с механической фиксацией |
Возможность организации ремонтопригодной системы | Нет |
Наличие дренажного слоя | Да |
Наличие защитного слоя гидроизоляции фундамента | Нет |
