ТН-ФУНДАМЕНТ Стандарт Фикс

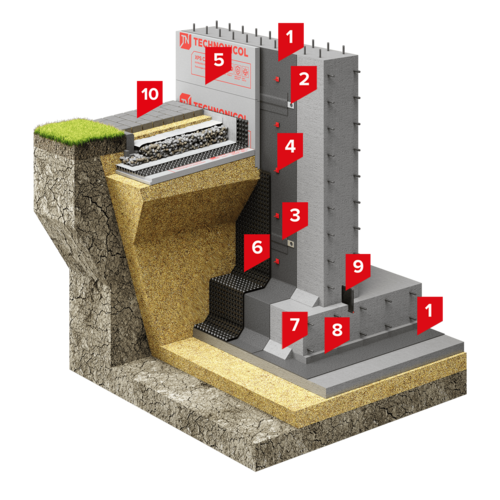

![](https://nav.tn.ru/pim/5/b/c/8/5bc88291cc148e6461602344a14e29a7d28c6dfa_____________________________.png?response-content-disposition=filename="ТН_ФУНДАМЕНТ Стандарт Фикс.png")
ТН-ФУНДАМЕНТ Стандарт Фикс
-
7Галтель
-
8Защитная стяжка
-
10Отмостка
Описание системы:
Для устройства гидроизоляционной мембраны применяется битумно-полимерный рулонный материал Техноэласт ФУНДАМЕНТ ТЕРРА в один слой, который укладывается на основание свободно со сплавлением швов. На вертикальной поверхности Техноэласт ФУНДАМЕНТ ТЕРРА крепится к основанию алюминиевой прижимной рейкой ТехноНИКОЛЬ ЭКО 2,0 или круглыми тарельчатыми держателями ТехноНИКОЛЬ, которые перекрываются бандажом из битумно-полимерного рулонного материала.
В качестве защиты гидроизоляционного слоя от повреждений при обратной засыпке применятся профилированная мембрана PLANTER Standard, которая крепится к гидроизоляционной мембране на специальный крепеж ТЕХНОНИКОЛЬ №01.
Для герметизации технологических швов в данной системе применяются: Гидрошпонка IC-125-2SP; Гидрошпонка ТЕХНОНИКОЛЬ IC-240-2; Гидрошпонка ТЕХНОНИКОЛЬ ЕС-320-4; Гидрошпонка ТЕХНОНИКОЛЬ IC-240-6; Профиль набухающий ТН Фундамент Б; Профиль набухающий ТН Фундамент Р.
Для герметизации деформационных швов в данной системе применяются: Безосновный битумно-полимерный материал ТЕХНОНИКОЛЬ Флекс вместе с Гернитовыми шнурами ТН Фундамент; гидрошпонки марок: IM-260/50, IM-240/20, EM-260/20, EM-260/50, FM-140/50, FMR-140/50.
Область применения:
Система применяется для защиты подземных сооружений с техническим этажом или неэксплуатируемыми помещениями в местных песчаных грунтах с низким уровнем подземных вод, возводимых в котлованах с откосами.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
- СТО 72746455-4.2.2-2022 Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина теплоизоляции определяется согласно теплотехническому расчету.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Метод возведения котлована | Классический с откосами с вертикальным ограждением |
Тип фундамента | Плитный |
Гидрогеологические условия эксплуатации | Песчаный грунт и низкий уровень подземных вод |
Тип изолируемых подземных конструкций | С неэксплуатируемыми помещениями |
Наличие теплоизоляционного слоя | Без утеплителя |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Количество слоев гидроизоляции | 1 |
Способ монтажа гидроизоляции | Свободная укладка с механической фиксацией |
Возможность организации ремонтопригодной системы | Нет |
Наличие дренажного слоя | Нет |
Наличие защитного слоя гидроизоляции фундамента | Да |
