ТН-ФУНДАМЕНТ Протект Универсал
![](https://nav.tn.ru/pim/5/e/e/1/5ee1cc62d6454de98f7d02615defb6bcaf6c00de_____________________________________.png?response-content-disposition=filename="ТН_ФУНДАМЕНТ Протект Универсал.png")

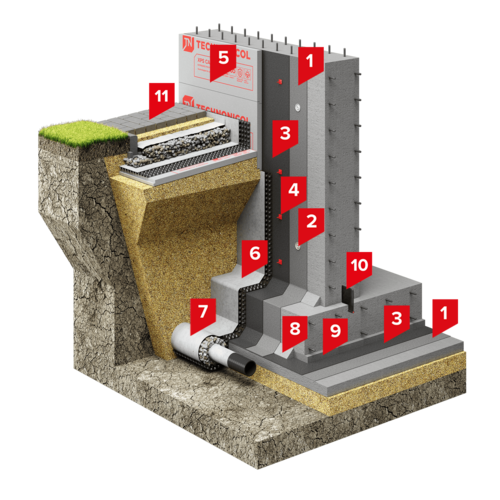

ТН-ФУНДАМЕНТ Протект Универсал
-
7Дренажная труба
-
8Галтель
-
9Защитная стяжка
-
11Отмостка
Описание системы:
В качестве гидроизоляционной мембраны применяется двухслойная комбинация битумно-полимерных рулонных материалов Техноэласт ФУНДАМЕНТ ФИКС (первый слой) + Техноэласт ФУНДАМЕНТ (второй слой). На горизонтальное основание Техноэласт ФУНДАМЕНТ ФИКС укладывается свободно со сплавлением швов. Второй слой полностью наплавляется по первому слою. На вертикальной поверхности Техноэласт ФУНДАМЕНТ ФИКС крепится к основанию алюминиевой прижимной рейкой ТехноНИКОЛЬ ЭКО 2,0 или круглыми тарельчатыми держателями ТехноНИКОЛЬ, которые перекрываются вторым слоем.
Организация пристенного дренажа, выполненного из профилированной мембраны PLANTER Geo и соединенного с кольцевой дреной, позволяет эффективно отводить воду от сооружения. PLANTER Geo крепится к гидроизоляционной мембране на специальный крепеж ТЕХНОНИКОЛЬ №01.
Для герметизации технологических швов в данной системе применяются: Гидрошпонка IC-125-2SP; Гидрошпонка ТЕХНОНИКОЛЬ IC-240-2; Гидрошпонка ТЕХНОНИКОЛЬ ЕС-320-4; Гидрошпонка ТЕХНОНИКОЛЬ IC-240-6; Профиль набухающий ТН Фундамент Б; Профиль набухающий ТН Фундамент Р.
Для герметизации деформационных швов в данной системе применяются: Безосновный битумно-полимерный материал ТЕХНОНИКОЛЬ Флекс вместе с Гернитовыми шнурами ТН Фундамент; гидрошпонки марок: IM-260/50, IM-240/20, EM-260/20, EM-260/50, FM-140/50, FMR-140/50.
Область применения:
Система применяется для защиты подземных сооружений с техническим этажом или неэксплуатируемыми помещениями в местных песчаных грунтах с высоким уровнем подземных вод либо глинистых грунтах независимо от уровня подземных вод, возводимых в котлованах с откосами.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
- СТО 72746455-4.2.2-2022 Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 3 Диаметр дренажной трубы, количество перепадных и переходных колодцев определяется согласно гидротехническому расчету.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Метод возведения котлована | Классический с откосами с вертикальным ограждением |
Тип фундамента | Плитный |
Гидрогеологические условия эксплуатации | Глинистый грунт и любой уровень подземных вод; Песчаный грунт и высокий уровень подземных вод |
Тип изолируемых подземных конструкций | С неэксплуатируемыми помещениями |
Наличие теплоизоляционного слоя | Без утеплителя |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Количество слоев гидроизоляции | 2 |
Способ монтажа гидроизоляции | Свободная укладка с механической фиксацией |
Возможность организации ремонтопригодной системы | Нет |
Наличие дренажного слоя | Да |
Наличие защитного слоя гидроизоляции фундамента | Нет |
