ТН-ФУНДАМЕНТ Протект Эксперт

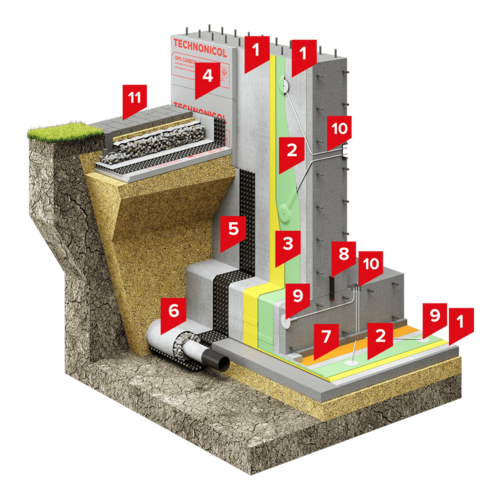

Описание системы:

В качестве гидроизоляционного материала применяются неармированные мембраны LOGICBASE V-SL с сигнальным слоем и LOGICBASE V-SТ с текстурной поверхностью, изготовленные на основе пластифицированного поливинилхлорида (ПВХ).

Особенности системы:

- высокая прочность сварных швов;

- снижение давления подземных вод на конструкцию за счет применения дренажных систем;

- свободная укладка гидроизоляционного материала без адгезионного сцепления;

- монтаж с применением автоматического оборудования;

- ремонтопригодная система.

Скрепление полотен гидроизоляционной мембраны осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов.

Основной и дополнительный слои свариваются между собой по периметру с образованием герметичных карт площадью до 150 м2. Проверка целостности всей гидроизоляции производится путем откачивания воздуха из гидроизоляционной секции через контрольно-инъекционную систему и последующим контролем наличия вакуума в карте на протяжении 5 минут. В качестве теплоизоляционного слоя на цокольной части здания используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF. Между утеплителем и ПВХ мембраной необходимо предусматривать разделительный слой из геотекстиля с удельной плотностью 500 г/м2. На горизонтальной части фундамента дополнительно предусмотрен слой пленки ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 1.0 и защитной цементнопесчаной стяжки. Организация пристенного дренажа, выполненного из профилированной мембраны PLANTER Geo и соединенного с кольцевой дреной, позволяет эффективно отводить воду от сооружения. ПВХ контрольноинъекционные штуцеры и инъекционные трубки позволяют проверять состояние гидроизоляции, и при необходимости проводить ремонт инъекционными составами LOGICBASE INJECT в процессе эксплуатации здания.

Для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента применятся специальная ПВХ Гидрошпонка ТЕХНОНИКОЛЬ IC-125-2-SP 4D. Обустройство утепленной мягкой отмостки ТЕХНОНИКОЛЬ позволяет эффективно отводить атмосферную воду от сооружения и не допустить промерзания грунта.

Область применения:

Система применяется для защиты подземных сооружений с техническим этажом или неэксплуатируемыми помещениями в местных песчаных грунтах с высоким уровнем подземных вод, либо глинистых грунтах независимо от уровня подземных вод, возводимых в котлованах с откосами.

Проектирование согласно:

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и монтажу гидрошпонок

Стандарты организации (СТО) на проектирование и применение

• СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
• СТО 72746455-4.2.2-2022 Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям

Производство работ согласно:

Инструкции по монтажу

• Инструкция по монтажу гидроизоляционной системы фундамента с применением ПВХ-мембран LOGICBASE
• Инструкции по монтажу защитно-дренажных мембран PLANTER
• Инструкция по утеплению цокольной части здания

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и монтажу гидрошпонок
