ТН-ФУНДАМЕНТ Дренаж Соло
![](https://nav.tn.ru/pim/0/8/6/1/08612a291bf07e197c7ea0010e0003df796d83b8_________________________.png?response-content-disposition=filename="ТН_ФУНДАМЕНТ Дренаж Соло.png")

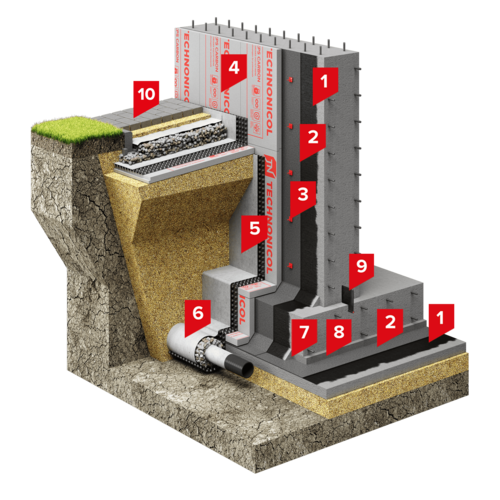

ТН-ФУНДАМЕНТ Дренаж Соло
-
6Дренажная труба
-
7Галтель
-
8Защитная стяжка
-
10Отмостка
Описание системы:
Для устройства гидроизоляционной мембраны применяется битумно-полимерный рулонный материал Техноэласт ФУНДАМЕНТ ГИДРО в один слой, который наплавляется по предварительно огрунтованному основанию.
В качестве материала подготовки основания применяется битумный праймер ТЕХНОНИКОЛЬ №01, который наносится кистями или валиками в один слой.
В качестве теплоизоляционного слоя подземной части здания используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, который крепится к гидроизоляционной мембране на специальный крепеж ТЕХНОНИКОЛЬ №01, мастику ТехноНИКОЛЬ №27 или клей-пену ТЕХНОНИКОЛЬ PROFESSIONAL. Также экструзионный пенополистирол выполняет функцию защиты гидроизоляционной мембраны от механического воздействия.
Организация пристенного дренажа, выполненного из профилированной мембраны PLANTER Geo и соединенного с кольцевой дреной, позволяет эффективно отводить воду от сооружения.
Для герметизации технологических швов в данной системе применяются: Гидрошпонка IC-125-2SP; Гидрошпонка ТЕХНОНИКОЛЬ IC-240-2; Гидрошпонка ТЕХНОНИКОЛЬ ЕС-320-4; Гидрошпонка ТЕХНОНИКОЛЬ IC-240-6; Профиль набухающий ТН Фундамент Б; Профиль набухающий ТН Фундамент Р.
Для герметизации деформационных швов в данной системе применяются: Безосновный битумно-полимерный материал ТЕХНОНИКОЛЬ Флекс вместе с Гернитовыми шнурами ТН Фундамент; гидрошпонки марок: IM-260/50, IM-240/20, EM-260/20, EM-260/50, FM-140/50, FMR-140/50.
Область применения:
Система применяется для защиты подземных сооружений с эксплуатируемыми помещениями в местных песчаных грунтах с высоким уровнем подземных вод, либо глинистых грунтах независимо от уровня подземных вод, возводимых в котлованах с откосами.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
- СТО 72746455-4.2.2-2022 Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 3 Диаметр дренажной трубы, количество перепадных и переходных колодцев определяется согласно гидротехническому расчету.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Метод возведения котлована | Классический с откосами с вертикальным ограждением |
Тип фундамента | Плитный |
Гидрогеологические условия эксплуатации | Глинистый грунт и любой уровень подземных вод; Песчаный грунт и высокий уровень подземных вод |
Тип изолируемых подземных конструкций | С эксплуатируемыми помещениями |
Наличие теплоизоляционного слоя | С утеплителем |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Количество слоев гидроизоляции | 1 |
Способ монтажа гидроизоляции | Наплавление |
Возможность организации ремонтопригодной системы | Нет |
Наличие дренажного слоя | Да |
Наличие защитного слоя гидроизоляции фундамента | Нет |
