ТН-ФУНДАМЕНТ Дренаж Проф

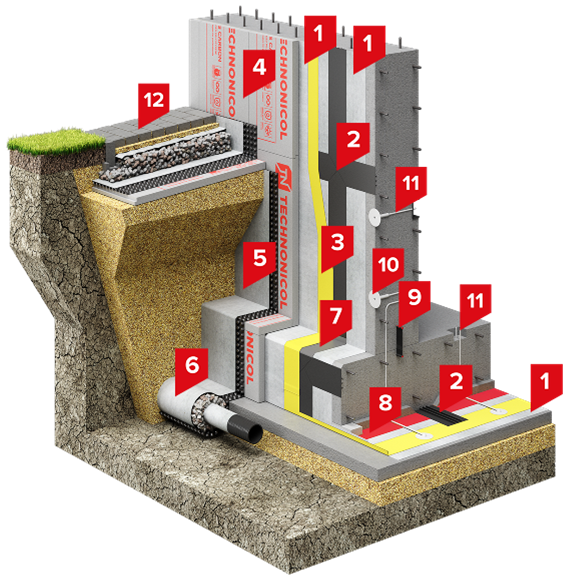

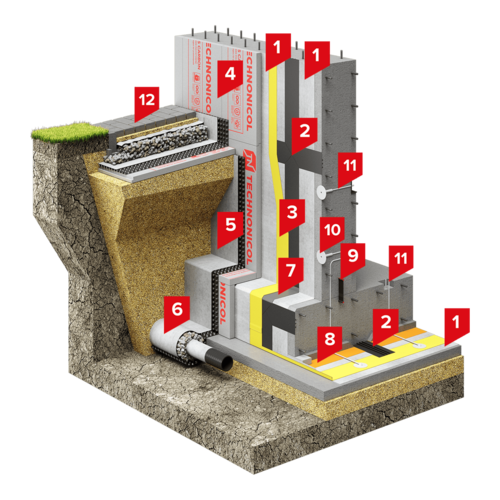

Описание системы:

В качестве гидроизоляционного материала применяется неармированная мембрана LOGICBASE V-SL с сигнальным слоем, изготовленная на основе пластифицированного поливинилхлорида (ПВХ).

Особенности системы:

- высокая прочность сварных швов;

- тепловая защита конструкции;

- снижение давления подземных вод на конструкцию за счет применения дренажных систем;

- свободная укладка гидроизоляционного материала без адгезионного сцепления;

- монтаж с применением автоматического оборудования;

- ремонтопригодная система.

Скрепление полотен гидроизоляционной мембраны осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов. В качестве защитного и разделительного слоя в системе используется геотекстиль с поверхностной плотностью 500 г/м2. На горизонтальной части фундамента дополнительно предусмотрен слой полиэтиленовой плёнки и защитной цементно-песчаной стяжки. В качестве теплоизоляционного слоя подземной конструкции используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF. Между утеплителем и мембраной LOGICBASE V-SL необходимо предусматривать разделительный слой из геотекстиля с удельной плотностью 500 г/м2. Организация пристенного дренажа, выполненного из профилированной мембраны PLANTER Geo и соединенного с кольцевой дреной, позволяет эффективно отводить воду от сооружения. Особенность данной системы – это разделение гидроизоляционного слоя на секции площадью до 150 м2 при помощи гидрошпонок ТЕХНОНИКОЛЬ EC-220-3 (EC-320-4), на вертикальной части рекомендовано использование клеевых лент ПВХ LOGICBASE V-Strip FB. В каждую карту устанавливаются ПВХ контрольно-инъекционные штуцеры и инъекционные трубки в количестве 5 шт., которые позволяют контролировать состояние гидроизоляции и при необходимости проводить ремонт составами LOGICBASE INJECT. Для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента применятся специальная ПВХ Гидрошпонка ТЕХНОНИКОЛЬ IC-125-2-SP 4D. Обустройство утепленной мягкой отмостки ТЕХНОНИКОЛЬ позволяет эффективно отводить атмосферную воду от сооружения и не допустить промерзания грунта.

Область применения:

Система применяется для защиты подземных
сооружений с эксплуатируемыми помещениями в
местных песчаных грунтах с высоким уровнем
подземных вод, либо глинистых грунтах независимо
от уровня подземных вод, возводимых в котлованах с
откосами.

Проектирование согласно:

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и монтажу гидрошпонок

Стандарты организации (СТО) на проектирование и применение

• СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
• СТО 72746455-4.2.2-2022 Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям

Производство работ согласно:

Инструкции по монтажу

• Инструкция по монтажу гидроизоляционной системы фундамента с применением ПВХ-мембран LOGICBASE

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и монтажу гидрошпонок
