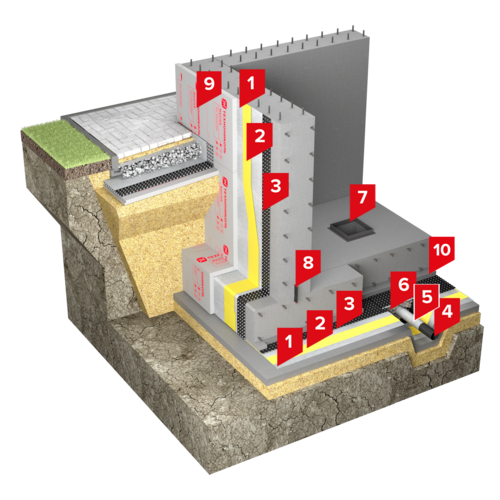

ТН-ФУНДАМЕНТ Дренаж Барьер
В качестве гидроизоляционного материала применяется полимерная мембрана LOGICBASE V-SL с сигнальным слоем, изготовленная на основе пластифицированного поливинилхлорида (ПВХ).
Особенности системы:
- высокая скорость монтажа за счет технологии свободной укладки однослойной мембраны;
- высокая прочность сварных швов;
- тепловая защита конструкции;
- снижение давления подземных вод на конструкцию за счет применения дренажных систем;
- свободная укладка гидроизоляционного материала без адгезионного сцепления;
- монтаж с применением автоматического оборудования.
Скрепление полотен гидроизоляционной мембраны осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов. В качестве защитного и разделительного слоя в системе используется геотекстиль с поверхностной плотностью 500 г/м². На горизонтальной части фундамента дополнительно предусмотрены защитные слои из полиэтиленовой плёнки и цементно-песчаной стяжки. В качестве теплоизоляционного слоя подземной конструкции используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF. Между утеплителем и мембраной LOGICBASE V-SL необходимо предусматривать разделительный слой из геотекстиля с удельной плотностью 500 г/м². Организация пристенного дренажа, выполненного из мембраны PLANTER Geo и соединенного с кольцевой дреной, позволяет эффективно отводить воду от сооружения.
Для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента применятся специальная ПВХ Гидрошпонка ТЕХНОНИКОЛЬ IC-125-2-SP. Обустройство утепленной мягкой отмостки ТЕХНОНИКОЛЬ позволяет эффективно отводить атмосферную воду от сооружения и не допустить промерзания грунта.
Система применяется для защиты подземных сооружений с эксплуатируемыми помещениями в местных песчаных грунтах с высоким уровнем подземных вод, либо глинистых грунтах независимо от уровня подземных вод, возводимых в котлованах с откосами.
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Метод возведения котлована | Классический с откосами с вертикальным ограждением |
Тип фундамента | Плитный |
Гидрогеологические условия эксплуатации | Глинистый грунт и любой уровень подземных вод; Песчаный грунт и высокий уровень подземных вод |
Тип изолируемых подземных конструкций | С эксплуатируемыми помещениями |
Наличие теплоизоляционного слоя | С утеплителем |
Тип гидроизоляции | Полимерная мембрана (ПВХ) |
Количество слоев гидроизоляции | 1 |
Способ монтажа гидроизоляции | Свободная укладка с механической фиксацией |
Возможность организации ремонтопригодной системы | Нет |
Наличие дренажного слоя | Да |
Наличие защитного слоя гидроизоляции фундамента | Нет |
