ТН-ФУНДАМЕНТ Дренаж Барьер КМС

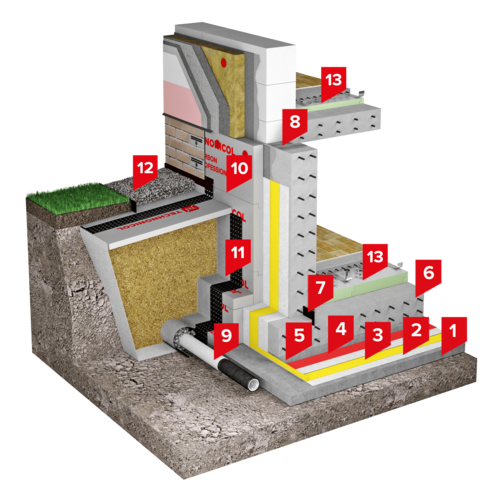

Описание системы:

В качестве гидроизоляционного материала применяется полимерная мембрана LOGICBASE V-SL с сигнальным слоем, изготовленная на основе пластифицированного поливинилхлорида (ПВХ).

Особенности системы:

- высокая скорость монтажа за счет технологии свободной укладки однослойной мембраны;

- высокая прочность сварных швов;

- снижение давления подземных вод на конструкцию за счет применения дренажных систем;

- свободная укладка гидроизоляционного материала без адгезионного сцепления;

- монтаж с применением автоматического оборудования.

Скрепление полотен гидроизоляционной мембраны осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов. В качестве защитного и разделительного слоя в системе используется геотекстиль с поверхностной плотностью от 300 г/м2.В качестве теплоизоляционного выступает экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO.

Организация пристенного дренажа, выполненного из дренажной мембраны PLANTER Geo, позволяет эффективно отводить атмосферные и подземные воды. Способ крепления экструзионного пенополистирола и дренажной мембраны к ПВХ мембране LOGICBASE описан на стр.99-103 инструкции по монтажу.

Для устройства отмостки используется профилированная мембрана PLANTER Geo с дополнительным утеплением экструзионным пенополистиролом ТЕХНОНИКОЛЬ CARBON ECO. Для водоотведения используется дренажная система по периметру фундамента.

Область применения:

Система применяется для защиты подземных сооружений с эксплуатируемыми или жилыми помещениями. Каменные и монолитные дома, а также дома из деревянных конструкций в коттеджном и малоэтажном строительстве.

Проектирование согласно:

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и монтажу гидроизоляции фундаментов с применением полимерных мембран LOGICBASE и ECOBASE
• Руководство по проектированию и монтажу гидрошпонок

Стандарты организации (СТО) на проектирование и применение

• СТО 72746455-4.2.2-2022 Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям

Производство работ согласно:

Инструкции по монтажу

• Инструкция по монтажу гидроизоляционной системы фундамента с применением ПВХ-мембран LOGICBASE
• Инструкция по утеплению цокольной части здания

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и монтажу гидроизоляции фундаментов с применением полимерных мембран LOGICBASE и ECOBASE
• Руководство по проектированию и монтажу гидрошпонок
