Общие сведения о уклонообразующем слое на кровле
Для чего нужны уклоны на кровле
Уклоны служат для отвода осадков с крыши. Для полного отвода с поверхности кровельного ковра воды по наружным и внутренним водостокам рекомендуется соблюдать уклон не менее 1,5%.
В качестве уклонообразующего слоя могут быть использованы:
- засыпные утеплители (керамзитовый гравий, перлит и прочее),
- легкие бетонные смеси (пенобетон, керамзитобетон, перлитобетон),
- цементно-песчаные составы,
- клиновидные плиты утеплителя.
Важно! Уклонообразующий слой может быть сформирован несущими плитами покрытия при проектировании крыши.
Формирование уклона кровли из керамзитового гравия
На основание устанавливаются маячные рейки по выверенным нивелиром отметкам с шагом 2–3 м.
Далее материал засыпается и выравнивается по маячным рейкам.
По уклонообразующему слою укладывается армирующая сетка из проволоки Вр3 размером ячейки 150×150 мм и выполняется стяжка из цементно-песчаного раствора.
Устройство уклонообразующего слоя из клиновидных плит ТЕХНОНИКОЛЬ
Самым быстрым и наиболее удобным способом создания уклона является применение клиновидных плит теплоизоляции с заданным уклоном. Уклонообразующие плиты ТЕХНОНИКОЛЬ не следует рассматривать как альтернативу теплоизоляционным плитам.
Фиксацию клиновидных плит выполняют таким же способом, как и теплоизоляционный слой.
Клиновидные плиты для формирования основного уклона на кровле:
- Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF SLOPE 1,7%
- Минераловатные плиты ТЕХНОРУФ Н ПРОФ КЛИН 1,7%
- Плиты из пенополиизоцианурата LOGICPIR СХМ/СХМ SLOPE 1,7%
Плиты из набора «А» и «В» создают основной уклон на кровле от ендовы до конька равный 1,7%. Плиты укладывают на верхний слой основной теплоизоляции.

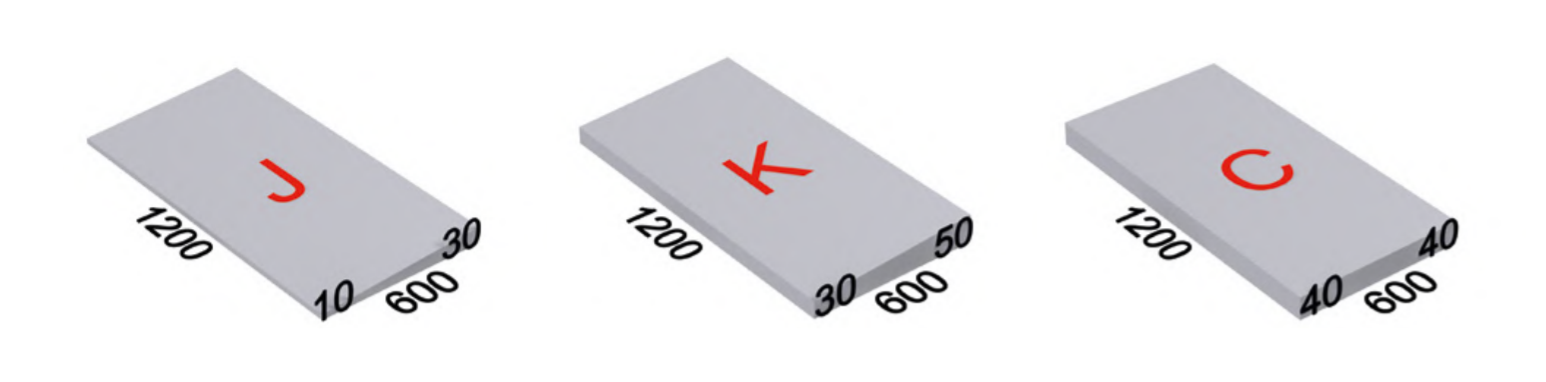

Плиты XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE 1,7% и LOGICPIR СХМ/СХМ SLOPE 1,7 %

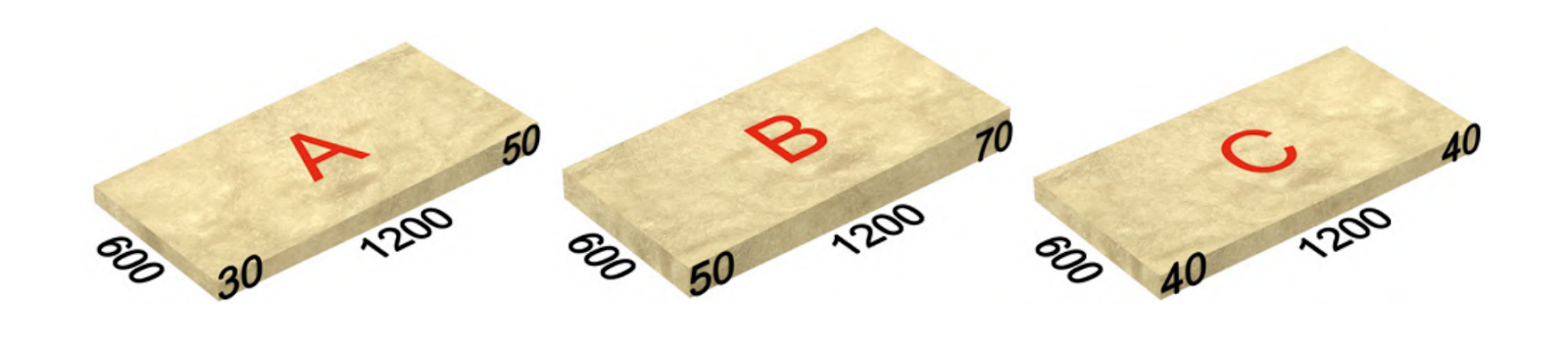

Плиты ТЕХНОРУФ Н ПРОФ КЛИН 1,7%
Уклон начинают собирать от низшей точки кровли — от воронки, ендовы или свеса.
В качестве доборной плиты, при формировании уклона, используют плиты толщиной 40 мм.
Устройство основного уклона
Для формирования разуклонки между воронками в ендовах, контруклон от парапета, зенитных фонарей, вентиляционных шахт и прочих элементов применяются плиты:
- Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF SLOPE 3,4% и 8,3%(предназначены для устройства разуклонки между воронками в ендовах, контруклонов на кровле с основным уклоном более 3%).
- Минераловатные плиты ТЕХНОРУФ Н ПРОФ КЛИН 4,2%.
- Плиты из пенополиизоцианурата LOGICPIR СХМ/СХМ SLOPE 3,4%.
Плиты XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE 3,4% (элементы J, К, C) и 8,3% (элемент М, C)

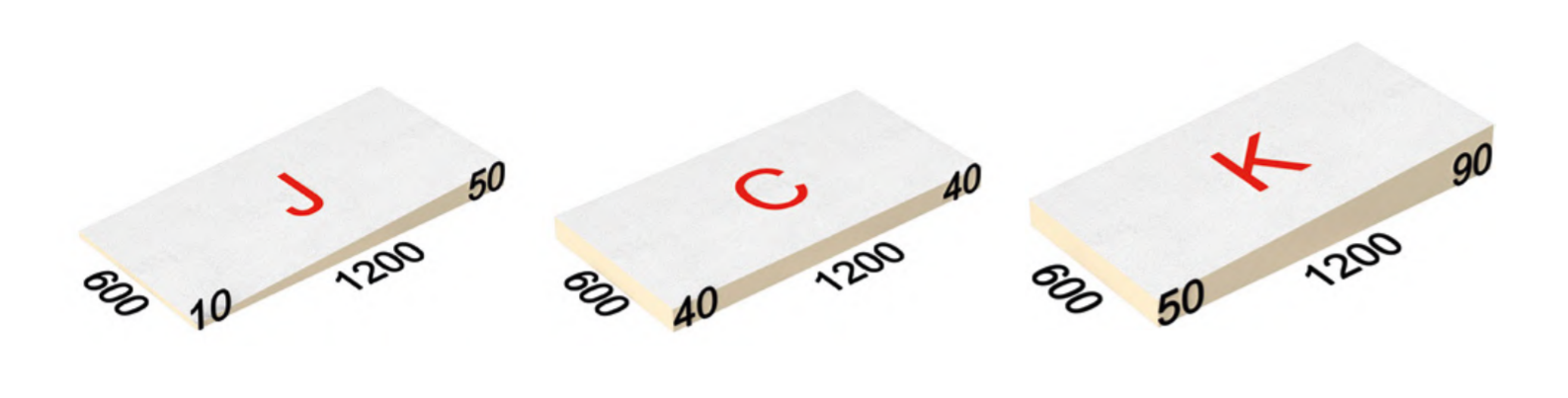

Плиты LOGICPIR СХМ/СХМ SLOPE 3,4 % (элементы J, С, K)
Плиты ТЕХНОРУФ Н ПРОФ КЛИН 4,2 % (элементы А, В) и доборная плита (элемент С)
При использовании плит XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE 3,4% первый ряд укладывают плитами «J», второй — плитами «К».
Далее, если требуется, установите доборную плиту из экструзионного пенополистирола толщиной 40 мм и повторяйте раскладку плит: сначала ряд плит «J», затем ряд плит «К».
При использовании плит LOGICPIR СХМ/СХМ SLOPE 3,4 % первый ряд укладывают плитами «J», далее, установите доборную плиту из плит PIR толщиной 40 мм и повторяйте укладку элементов «J».
При использовании плит ТЕХНОРУФ Н ПРОФ КЛИН 4,2 % первый ряд укладывают плитами «А», второй — плитами «В».
Далее, если требуется, установите доборную плиту элемент «С» толщиной 40 мм и повторяйте раскладку плит: сначала ряд плит «А», затем ряд плит «В».
Основываясь на опыте расчетов в проектно-расчетном центре, мы разработали следующую таблицу, которая позволяет подобрать оптимальное соотношение сторон ромба а:b (см. рис. ниже), а также удовлетворяем нормативным требованиям. Рекомендуем использовать ее в работе.
Уклон % | Соотношение а:b |
1,5 | 1:2,5 |
1,6 | 1:3 |
1,7 | 1:3 |
1,8 | 1:3 |
1,9 | 1:3,5 |
2,0 | 1:3,5 |
2,1 | 1:4 |
2,2 | 1:4 |
2,3 | 1:4 |
2,4 | 1:4,5 |
2,5 | 1:4,5 |
2,6 | 1:5 |
2,7 | 1:5 |
2,8 | 1:5 |
2,9 | 1:5 |
3,0 | 1:5 |
3.1 и более | 1:6 |
Соотношение более чем 1:6 лучше не использовать, т.к. в этом случае уклон по центральной грани ромба будет менее 0,5%.
