Какую ширину ромбов из клиновидной теплоизоляции принимать для устройства контруклонов между воронками?

Какую ширину ромбов из клиновидной теплоизоляции принимать для устройства контруклонов между воронками?

В избранное
Зарегистрируйтесь, чтобы добавлять в избранное
2 комментария
Читать 2 минуты

Для чего нужны контруклоны между воронками.

Контруклоны из клиновидной теплоизоляции выполняются для отвода воды в ендове между воронками (см. рис.1, рис.2 ).


Рисунок 1. Ендова без уклона


Рисунок 2. Ендова с контруклонами между воронками с соотношением сторон ромба 1:3.

Как ширина ромба влияет на уклоны.

Ширина ромба в большей степени зависит от величины основного уклона. Таким образом, чем шире ромб, тем уклон к ендове будет больше (см. рис.2, рис.3). При этом минимальное значение уклона по стороне ромба должно быть не менее 0,5 % (требование СП 17.13330.2017, п.4.3).


Рисунок 3. Ендова с контруклонами между воронками с соотношением сторон ромба 1:1,5.

Какую ширину ромбов принимать.

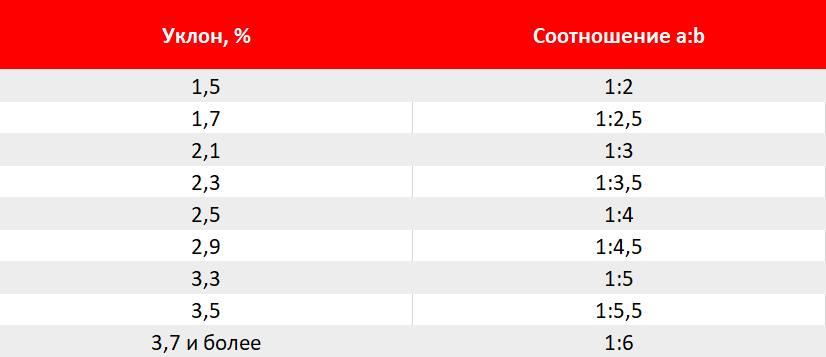

Основываясь на опыте расчетов в проектно-расчетном центре, мы разработали следующую таблицу, которая позволяет подобрать оптимальное соотношение сторон ромба а:b (см. рис. 4), а также удовлетворяем нормативным требованиям. Рекомендуем использовать ее в работе.


Рисунок 4



Соотношение менее чем 1/6 лучше не использовать, т.к. в этом случае уклон по центральной грани ромба может выйти менее 0,5%. Рассмотрим на примере. Построим ромб между воронками из клиновидных плит LOGICPIR СХ/СХ SLOPE 3,4% с соотношением 1:10, как мы видим уклон по центральной грани ромба составляет 0,4% что является не допустимым (см рис.5).


Рисунок 5. Ендова с контруклонами между воронками с соотношением сторон ромба 1:10.

Видеоинструкция





Связанные статьи:

Общие сведения о клиновидной теплоизоляции.

Как посчитать уклоны из клиновидной теплоизоляции?

Нужно ли делать разуклонку между воронками в случае, если основной уклон задан конструкциями?

Устройство клиновидной изоляции в несколько слоев.

Как определить количество слоев клиновидной изоляции в зависимости от процента основного уклона?

Как построить уклоны из клиновидной изоляции, если воронка смещена относительно парапета?

Как построить уклоны между воронками при их смещении в сторону относительно ендовы?

Как смонтировать клиновидную теплоизоляцию?

Проектируем уклоны правильно!

Автор статьи:
Сергей Потовой
Ведущий специалист, менеджер IT-проектов проектно-расчетного центра
Количество просмотров 6737
Дата обновления:
09 Января 2024
Дата создания:
14 Сентября 2020
Автор статьи:
Сергей Потовой
Ведущий специалист, менеджер IT-проектов проектно-расчетного центра
Количество просмотров 6737
Дата обновления:
09 Января 2024
Дата создания:
14 Сентября 2020
Какую ширину ромбов из клиновидной теплоизоляции принимать для устройства контруклонов между воронками?
Комментарии Напишите свое мнение или вопросы по статье, вам ответит ее автор
Сергей Потовой
Ведущий специалист, менеджер IT-проектов проектно-расчетного центра
Ольга Илиева
9 января 2024, 15:26
Цитата-"Соотношение более чем 1:6 лучше не использовать, т.к. в этом случае уклон по центральной грани ромба может выйти менее 0,5%."В чертеже написано а/в<1/6, то тогда как в вашей таблице показано, что рекомендуется соотношение например 1/3, 1/5. В любом случае это больше , чем 1/6. Может должно быть написано, что а/в>1/6?
