ТН-ТОННЕЛЬ Дренаж НАТМ
Однослойная гидроизоляционная система типа «зонт» с устройством дренажа может применяться как при новом строительстве, так и при реконструкции тоннелей. В качестве гидроизоляционного материала применяется полимерная мембрана LOGICBASE V-SL с сигнальным слоем, изготовленная на основе пластифицированного поливинилхлорида (ПВХ).
Особенности системы:
- высокая скорость монтажа за счет технологии свободной укладки однослойной мембраны;
- высокая прочность сварных швов;
- свободная укладка гидроизоляционного материала без адгезионного сцепления;
- монтаж с применением автоматического оборудования.

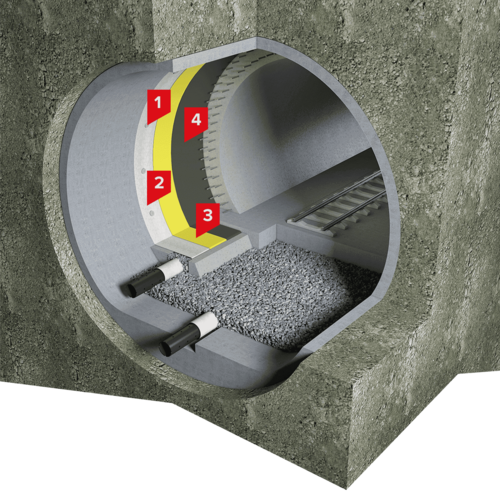

Такая система не предназначена для защиты от напорной воды и состоит из следующих элементов:
- гидроизоляционный слой (неармированная мембрана из пластифицированного поливинилхлорида LOGICBASE V-SL);
- гидроизоляционно-защитный слой (неармированная мембрана из пластифицированного поливинилхлорида LOGICBASE V-PT);
- геотекстильный материал с поверхностной плотностью 500 г/м².
Эффективность такой гидроизоляционной системы в условиях необходимости отводить большое количество инфильтрационных вод, поступающих через дефекты первичной обделки, может быть значительно повышена путем включения в ее состав двухслойной дренажной мембраны PLANTER Geo, которая выполняет роль дренажного слоя, по которому вода стекает в дренажные трубы, уложенные вдоль тоннеля в его основании. Двухслойная дренажная мембрана PLANTER Geo должна устанавливаться вместо геотекстиля на поверхность первичной обделки из торкретбетона по своду и стенам.
Гидроизоляционная мембрана LOGICBASE V-SL в таком случае должна монтироваться непосредственно на дренажную мембрану и точечно привариваться к ронделям, которыми крепится дренажная мембрана PLANTER Geo. Для защиты гидроизоляционной мембраны LOGICBASE V-SL в системе применяется защитная ПВХ мембрана LOGICBASE V-PT, которая точечно приваривается к поверхности мембраны LOGICBASE V-SL.
Для гидроизоляции тоннелей, сооружаемых закрытым способом, в породных массивах, гидрогеологические условия которых характеризуются отсутствием водоносных горизонтов либо наличием горизонта незначительной мощности, воды которого однородны по химическому составу и степени агрессивности.
Стандарты организации (СТО) на проектирование и применение
Инструкции по монтажу
Наименование показателя | Ед. изм. | Значение | Метод испытаний |
Тип гидроизоляции | - | Полимерная ПВХ мембрана | - |
Количество слоев гидроизоляции | - | 1 | - |
Способ монтажа гидроизоляционного материала системы | - | Механическая фиксация | - |
Возможность ремонта гидроизоляционного материала | - | Нет | - |
Тип теплоизоляции | - | Отсутствует | - |
Дренажная система | - | Нет | - |
Тип изолируемых подземных конструкций | - | Тоннели, сооружаемые закрытым способом | - |
