ТН-Воздуховод Акустик
![](https://nav.tn.ru/pim/e/9/8/7/e987f8cd8aeca3c68027b8dad3240fffa0d679b3_vozduxovod_4_m.png?response-content-disposition=filename="ТН_Воздуховод Акустик.png")

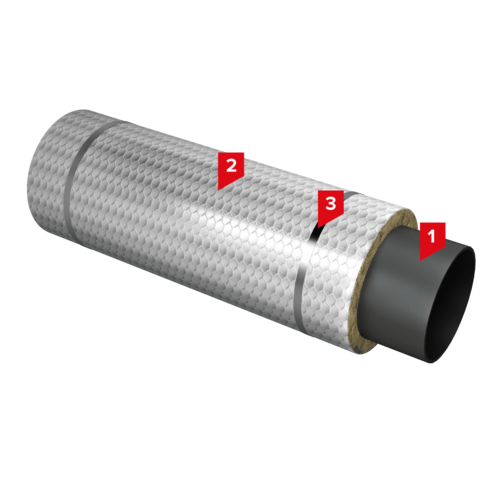

ТН-Воздуховод Акустик
-
1Трубопровод
-
3Бандаж
Описание системы:
В системе ТН- Воздуховод Акустик в качестве звукоизоляционного слоя используется Мат прошивной ТЕХНО 80 ГП, который эффективно поглощает шум, обладает хорошими показателями теплопроводности, а также стабильностью прочностных характеристик в широком диапазоне температур. Мат прошивной ТЕХНО 80 ГП прошивается металлической проволокой и покрыт с одной стороны металлической сеткой и неармированной алюминиевой фольгой. Благодаря такому каркасу, мат способен воспринимать высокие механические нагрузки и вибрацию под действием высоких температур без деформации.
Крепление прошивного мата ТЕХНО 80 ГП к трубопроводу осуществляется при помощи бандажей из стальной ленты 0,8–2,0 мм и шириной 15–30 мм или проволоки диаметром 1,0–2,0 мм. Стыки фольгированной теплоизоляции проклеиваются алюминиевым скотчем, что обеспечивает в конечном итоге надежный пароизоляционный слой. Внутри помещения, при условии отсутствия внешних механических воздействий, фольгированный материал может выполнять функцию также финишного покрытия.
Кроме функции звукоизоляции система выполняет функции теплозоляции и огнезащиты. Огнестойкий трубопровод имеет высокий предел огнестойкости в зависимости от толщины покрытия из Мата прошивной ТЕХНО 80 ГП.
Мат прошивной ТЕХНО 80 ГП может также выпускаться с односторонней облицовкой (кашированием) фольгой армированной (маркировка ФА) и неармированной (маркировка Ф). Изделия, кашированные фольгой алюминиевой армированной (ФА) относятся к группе горючести Г1.
Область применения:
Система ТН-Воздуховод Акустик предназначена для повышения звукоизолирующей способности трубопроводов вентиляции и дымоудаления.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
ПРИМЕЧАНИЕ: - расход материалов для рядовых участков, примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип конструкции | Инженерная система |
- Согласно Отчету о научно-технической работе НИИСФ от 25.04.2023 по теме: «Акустические испытания звукоизолирующих покрытий (чехлов) на трубы систем дымоудаления и воздуховоды систем вентиляции диаметром 200, 400 мм для определения их эффективности».
