ТН-ТЕХИЗОЛЯЦИЯ Воздуховод СВ

Описание системы:

В конструкции в качестве теплоизоляции используется ТЕХНОНИКОЛЬ ТЕХМАТ и ТЕХНОНИКОЛЬ ТЕХПЛИТА. Благодаря малому весу, с материалами удобно работать на высоте при этом нагрузка на воздуховод остается минимальной.

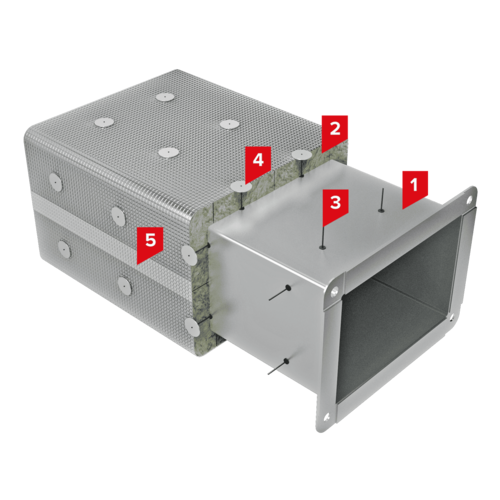

Крепление матов к корпусу воздуховода возможно на приварные штифты с прижимными шайбами или при помощи бандажей.

1-ый способ: К воздуховоду привариваются приварные штифты, на которые накалывается изоляционный материал и фиксируется прижимными шайбами. Такой способ крепления обеспечивает надежную механическую фиксацию и стойкость к вибрациям воздуховода.

2-ой способ: Если не допускается приварка штифтов к воздуховодам, то в качестве крепления возможно использовать бандажи из стальной ленты или проволоку.

ТЕХНОНИКОЛЬ ТЕХМАТ М-11, М-15 и М-25 могут быть кашированы (покрыты) с одной стороны армированной алюминиевой фольгой, что позволяет использовать данный материал в качестве защиты от конденсата холодных воздуховодов систем кондиционирования. Стыки мата с покрытием армированной алюминиевой фольгой и проколы при монтаже проклеиваются алюминиевым скотчем, для обеспечения пароизоляции. Вне помещения, необходимо предусматривать защитный покровный слой для теплоизоляции.

Область применения:

Система ТН-ТЕХИЗОЛЯЦИЯ Воздуховод СВ предназначена для тепло- и звукоизоляции воздуховодов, при этом обеспечивает дополнительную шумоизоляцию воздуховода, а также эстетичный внешний вид полученного покрытия.

Проектирование согласно:

Стандарты организации (СТО) на проектирование и применение

• СТО 72746455-4.5.1-2024 Системы тепловой изоляции оборудования и трубопроводов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям

Производство работ согласно:

Инструкции по монтажу

• Инструкция по монтажу технической изоляции ТЕХНОНИКОЛЬ в конструкциях оборудования и трубопроводов
