ТН-ТЕХИЗОЛЯЦИЯ Трубопровод PIR
![](https://nav.tn.ru/pim/9/8/1/0/9810d66a4dd0acdb6ae0c218648d6fcbc211e9a0_tr35g_new_2_m.png?response-content-disposition=filename="ТН_ТЕХИЗОЛЯЦИЯ Трубопровод PIR.png")

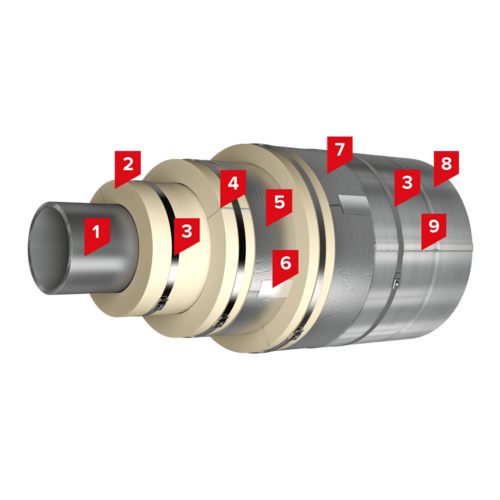

ТН-ТЕХИЗОЛЯЦИЯ Трубопровод PIR
-
1Металлическая труба
-
2Теплоизоляционные сегменты и полуцилиндры PIR CRYO
-
3Металлическая бандажная лента
- Лента армированная стекловолокном CRYO
-
4Герметик CRYO
- ПУ Клей CRYO
-
5Вторичный паронепроницаемый барьер CRYO
-
6Лента алюминиевая CRYO
-
7Первичный паронепроницаемый барьер CRYO
-
8Профилированный лист
-
9Герметик для металла CRYO
Описание системы:
В Системе ТН-ТЕХИЗОЛЯЦИЯ Трубопровод PIR в качестве теплоизоляционного слоя применяются сегменты и полуцилиндры PIR CRYO с внутренним диаметром от 22 до 2032 мм.
Теплоизоляционные сегменты и полуцилиндры на основе пенополиизоцианурата (PIR) являются химически стойкими материалами, не содержащими веществ, вызывающих коррозию трубопровода, имеют минимальное водопоглощение, поэтому могут использоваться при утеплении заглубленных ниже уровня земли трубопроводов при высоком уровне грунтовых вод. Благодаря низкому коэффициенту теплопроводности обладают высокими теплозащитными свойствами.
Для фиксации теплоизоляционного слоя используются бандажи из стальной нержавеющей ленты с пряжкой либо лента армированная стекловолокном CRYO.
Для крепления и заполнения стыков между сегментами и полуцилиндрами PIR CRYO используется Герметик CRYO или ПУ Клей CRYO.
Для устройства покровного слоя применяется профилированный металлический лист, который надёжно защищает утеплитель от любых внешних воздействий.
Область применения:
Система ТН-ТЕХИЗОЛЯЦИЯ Трубопровод PIR применяется для тепловой и криогенной изоляции газопроводов, нефтепроводов и других видов трубопроводов, надземной, подземной канальной и бесканальной прокладок с температурой применения теплоизоляционного слоя от -190 до +150 °С.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
- Рекомендации по применению с альбомом технических решений "Полимерные мембраны ТЕХНОНИКОЛЬ в конструкциях тепловой изоляции трубопроводов с положительными и отрицательными температурами"
- Рекомендации по применению с альбомом технических решений "Теплоизоляционные изделия PIR CRYO в конструкциях тепловой изоляции оборудования и трубопроводов"
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Руководства по проектированию, монтажу и эксплуатации
- Рекомендации по применению с альбомом технических решений "Полимерные мембраны ТЕХНОНИКОЛЬ в конструкциях тепловой изоляции трубопроводов с положительными и отрицательными температурами"
- Рекомендации по применению с альбомом технических решений "Теплоизоляционные изделия PIR CRYO в конструкциях тепловой изоляции оборудования и трубопроводов"
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип конструкции | Инженерная система |
Тип теплоизоляции | Пенополиизоцианурат (PIR) |
