ТН-ТЕХИЗОЛЯЦИЯ Трубопровод CARBON ПВХ

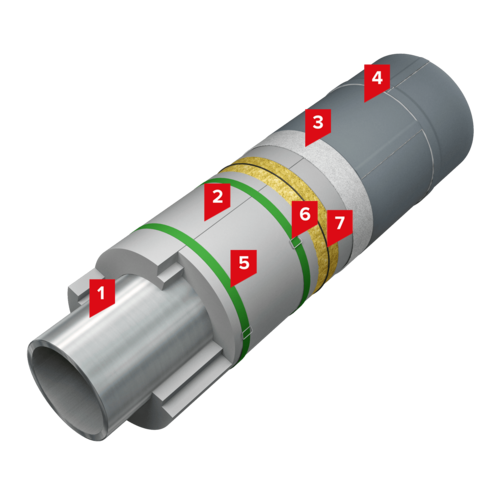

Описание системы:

Данная система применяется для тепловой изоляции водопроводов, воздухопроводов, газопроводов, нефтепроводов и других трубопроводов надземной и подземной канальной прокладок на объектах промышленного и гражданского строительства, в нефтегазовой отрасли, в промышленности, в холодильниках, на складах, на объектах пищевой промышленности и на прочих объектах с температурой эксплуатации теплоизоляционного слоя от минус 70 ˚С до плюс 75 ˚С, в том числе в районах с суровыми климатическими условиями.

На трубопроводах с диаметром до 108 мм используются полуцилиндры, а на трубопроводах с диаметром более 108 мм - сегменты.

Теплоизоляционные элементы фиксируются на трубе с помощью бандажей:

- из нержавеющей стали толщиной 0,5 мм и шириной 12-20 мм с пряжками из нержавеющей стали;

- из стальной упаковочной ленты толщиной 0,7 мм и шириной 20 мм с пряжками из оцинкованной стали;

- из упаковочной полимерной ленты (рекомендуется при диаметрах трубопровода до 800 мм).

Теплоизоляционные слой из экструзионного пенополистирола обеспечивает высокие теплоизоляционные характеристики, а также позволяет сократить время на монтаж, и произвести работы прямо на объекте.

Теплоизоляционные сегменты и полуцилиндры на основе экструзионного пенополистирола являются стойкими материалами, не содержащими веществ, вызывающих коррозию трубопровода.

Для защиты от внешних воздействий на поверхности предусматривается покровный слой из ПВХ мембраны, которая образует герметичный барьер, предотвращающий проникновение влаги в изолируемую конструкцию.

Для компенсации линейных температурных деформаций теплоизоляционного слоя в конструкции предусматриваются вставки из минеральной ваты, обеспечивающие стабильность теплоизоляционного слоя.

Область применения:

Система применяется для изоляции трубопроводов различного назначения, расположенных на открытом воздухе, в помещениях, непроходных каналах, с температурой применения теплоизоляционного слоя от минус 70 ˚С до плюс 75 ˚С.

Проектирование согласно:

Руководства по проектированию, монтажу и эксплуатации

• Теплоизоляционные изделия из экструзионного пенополистирола ТЕХНОНИКОЛЬ в конструкциях тепловой изоляции трубопроводов
• Рекомендации по применению с альбомом технических решений "Полимерные мембраны ТЕХНОНИКОЛЬ в конструкциях тепловой изоляции трубопроводов с положительными и отрицательными температурами"

Производство работ согласно:

Руководства по проектированию, монтажу и эксплуатации

• Теплоизоляционные изделия из экструзионного пенополистирола ТЕХНОНИКОЛЬ в конструкциях тепловой изоляции трубопроводов
• Рекомендации по применению с альбомом технических решений "Полимерные мембраны ТЕХНОНИКОЛЬ в конструкциях тепловой изоляции трубопроводов с положительными и отрицательными температурами"
