ТН-ТЕХИЗОЛЯЦИЯ Трубопровод подземный

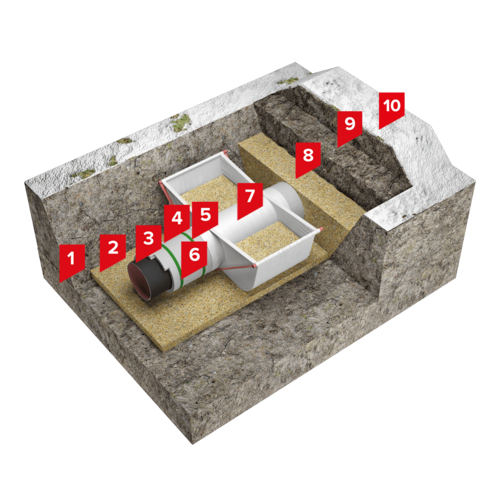

Описание системы:

Данная система применяется для тепловой изоляции газопроводов, нефтепроводов, водопроводов и других трубопроводов, устраиваемых в подземной бесканальной прокладке, в нефтегазовой отрасли и на объектах промышленного и гражданского строительства с температурой эксплуатации теплоизоляционного слоя от минус 70 ˚С до плюс 75 ˚С, в том числе в районах с суровыми климатическими условиями с многолетнемерзлыми и обводненными грунтами.

Конструкция позволяет снизить тепловое воздействие трубопровода на многолетнемерзлые грунты, для предотвращения ненормативных деформаций и повреждений трубы, обеспечивает сохранение заданной температуры по всей длине трубопровода.

В соответствии с действующими требованиями к прочности конструкции тепловой изоляции, устраиваемой в подземной бесканальной прокладке, в качестве основного материала необходимо применять ТЕПЛОИЗОЛЯЦИОННЫЕ СЕГМЕНТЫ ТЕХНОНИКОЛЬ XPS SOLID, которые обладают повышенной прочностью на сжатие. Теплоизоляционный слой также выполняет функцию защиты трубопровода от механических повреждений.

Толщина теплоизоляционного слоя обосновывается в проектной документации.

На трубопроводах с диаметром более 108 мм используются сегменты, а на трубопроводах с диаметром до 108 мм - полуцилиндры.

Теплоизоляционные элементы фиксируются на трубе с помощью бандажей:

- из нержавеющей стали толщиной 0,5 мм и шириной 12-20 мм с пряжками из нержавеющей стали;

- из стальной упаковочной ленты толщиной 0,7 мм и шириной 20 мм с пряжками из оцинкованной стали;

- из упаковочной полимерной ленты (рекомендуется при диаметрах трубопровода до 800 мм).

Теплоизоляционные слой из экструзионного пенополистирола обеспечивает высокие теплоизоляционные характеристики, а также позволяет сократить время на монтаж, и произвести работы прямо на объекте.

Теплоизоляционные сегменты и полуцилиндры на основе экструзионного пенополистирола являются стойкими материалами, не содержащими веществ, вызывающих коррозию трубопровода. Низкое водопоглощение материала позволяет сохранить высокие теплозащитные характеристики во влажных условиях и водонасыщенных грунтах.

Трубопроводы, на которых применяется теплоизоляция, должны иметь надежное антикоррозионное покрытие в соответствии с действующей нормативной документацией.

Для обеспечения устойчивости трубопровода в обводненных грунтах и предотвращения всплытия необходимо применение балластирующих устройств. На участках, где уровень подземных вод может превышать отметку оси трубопровода, применяются бетонные охватывающие утяжелители (УБО), а на участках, с более низким уровнем подземных вод - полимерно-контейнерные балластирующие устройства (ПКБУ). Параметры балластирующих устройств и их количество обосновываются в проектной документации.

При проектировании следует учитывать требования действующих норм технологического проектирования, пожарной безопасности и других нормативных документов.

Область применения:

Система применяется для изоляции трубопроводов различного назначения, устраиваемых в подземной бесканальной прокладке, в том числе в особых условиях с многолетнемерзлыми и обводненными грунтами, с температурой применения теплоизоляционного слоя от минус 70 ˚С до плюс 75 ˚С.

Проектирование согласно:

Руководства по проектированию, монтажу и эксплуатации

• Теплоизоляционные изделия из экструзионного пенополистирола ТЕХНОНИКОЛЬ в конструкциях тепловой изоляции трубопроводов

Производство работ согласно:

Руководства по проектированию, монтажу и эксплуатации

• Теплоизоляционные изделия из экструзионного пенополистирола ТЕХНОНИКОЛЬ в конструкциях тепловой изоляции трубопроводов

СП 86.13330.2022 Магистральные трубопроводы СНиП III-42-80
