ТН-ТЕХИЗОЛЯЦИЯ Трубопровод CARBON

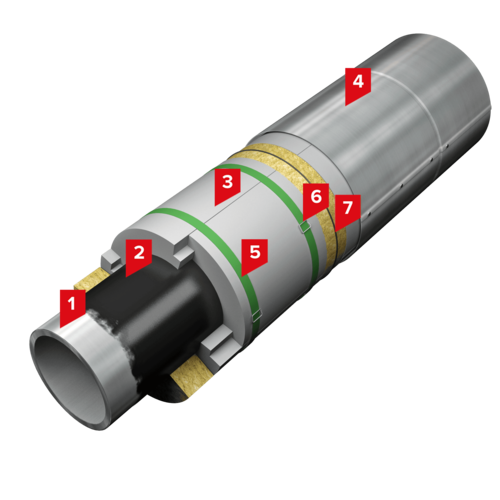

Описание системы:

Данная система применяется для тепловой изоляции водопроводов, воздухопроводов, газопроводов, нефтепроводов и других трубопроводов надземной и подземной канальной прокладок на объектах промышленного и гражданского строительства, в нефтегазовой отрасли, в промышленности, в холодильниках, на складах, на объектах пищевой промышленности и на прочих объектах с температурой эксплуатации теплоизоляционного слоя от минус 70 ˚С до плюс 75 ˚С, в том числе в районах с суровыми климатическими условиями.

На трубопроводах с диаметром до 108 мм используются полуцилиндры, а на трубопроводах с диаметром более 108 мм - сегменты. Изделия фиксируются на трубе с помощью бандажных лент с шагом 0,5 м.

Теплоизоляционные слой из экструзионного пенополистирола обеспечивает высокие теплоизоляционные характеристики, а также позволяет сократить время на монтаж, и произвести работы прямо на объекте.

Теплоизоляционные сегменты и полуцилиндры на основе экструзионного пенополистирола являются стойкими материалами, не содержащими веществ, вызывающих коррозию трубопровода.

Внешняя поверхность трубы должна иметь надежное антикоррозионное покрытие при эксплуатации с температурой ниже температуры окружающего воздуха.

Для защиты от внешних воздействий на поверхности предусматривается металлический покровный слой.

Для компенсации линейных температурных деформаций теплоизоляционного слоя в конструкции предусматриваются вставки из минеральной ваты, обеспечивающие стабильность теплоизоляционного слоя.

Область применения:

Система применяется для изоляции трубопроводов различного назначения, расположенных на открытом воздухе, в помещениях, непроходных каналах, с температурой применения теплоизоляционного слоя от минус 70 ˚С до плюс 75 ˚С.

Проектирование согласно:

Руководства по проектированию, монтажу и эксплуатации

• Теплоизоляционные изделия из экструзионного пенополистирола ТЕХНОНИКОЛЬ в конструкциях тепловой изоляции трубопроводов

Производство работ согласно:

Руководства по проектированию, монтажу и эксплуатации

• Теплоизоляционные изделия из экструзионного пенополистирола ТЕХНОНИКОЛЬ в конструкциях тепловой изоляции трубопроводов

- СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003.
