ТН-ТЕХИЗОЛЯЦИЯ Трубопровод
Система теплоизоляции трубопроводов различного назначения
![](https://nav.tn.ru/pim/8/8/5/3/8853ce3562b6c0247bf22f69e64977ddabd84295_vozduxovod_mt_m.png?response-content-disposition=filename="ТН_ТЕХИЗОЛЯЦИЯ Трубопровод.png")
ТН-ТЕХИЗОЛЯЦИЯ Трубопровод
Система теплоизоляции трубопроводов различного назначения
Материалы
Копировать состав системы
-

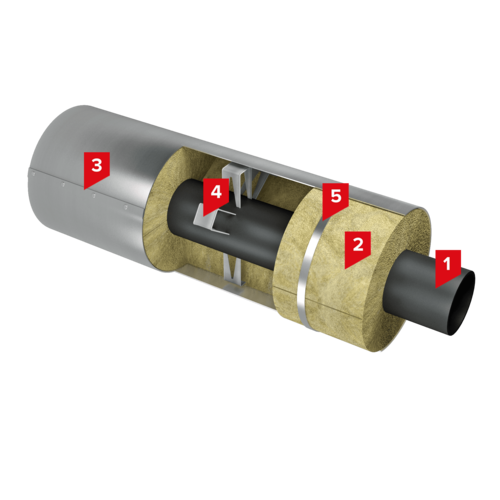

1Трубопровод
-
3Защитное покрытие
-
4Опорные скобы
- Опорные кольца
-
5Бандаж
Показать альтернативные варианты
Технический лист
Посмотреть PDF
Скачать PDF
Cкопировать гиперссылку
Чертежи
Разработать свой узел:
Нетиповые узлы
Библиотека узлов, которые не попали в типовые АТР
Разработать свой узел:
Нетиповые узлы
Библиотека узлов, которые не попали в типовые АТР
Посмотреть PDF
Скачать PDF
Cкопировать гиперссылку
Описание
Состав
Характеристики
Документация
Калькуляторы
Сервисы
Вопросы и ответы
Отзывы
Описание системы:
В зависимости от назначения трубопровода применяют различные материалы, с целью обеспечения необходимых характеристик.
Для теплоизоляции трубопроводов диаметром до 300 мм целесообразно использовать в качестве теплоизоляции Цилиндры ТЕХНО.
Для трубопроводов с диаметром выше 300 мм экономически обоснованно использовать Маты.
Для трубопроводов с температурой не более 250 °С рекомендуется Мат Ламельный ТЕХНО.
Для трубопроводов с температурой теплоносителя свыше 250˚С - Мат Прошивной ТЕХНО, Мат ТЕХНО или Мат Прошивной МП.
Область применения:
Система ТН-ТЕХИЗОЛЯЦИЯ Трубопровод предназначена для изоляции трубопроводов различных диаметров и в широком диапазоне температур применения.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
- СТО 72746455-4.5.1-2024 Системы тепловой изоляции оборудования и трубопроводов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
Производство работ согласно:
Инструкции по монтажу
Развернуть описание
Состав
№
Наименование слоя
Наименование материала
Толщина, мм
Коэфициент расхода на 1м2
1
Несущее основание
Трубопровод
-
-
3
Защитный слой
Защитное покрытие
-
-
4
Опорный элемент
Опорные скобы
-
-
5
Крепежный элемент
Бандаж
-
-
Альтернативные материалы
№
Наименование слоя
Наименование материала
2
Изоляционный материал
4
Опорный элемент
Опорные кольца
Примечания:
- 1. Опорные скобы применяются при температуре изолируемой поверхности свыше 200°С.
- 2. Опорные кольца используются при изоляции трубопровода матами.
- 3. Информация справочная, приведена для рядовых участков, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип конструкции | Инженерная система |
Тип теплоизоляции | Каменная вата (КВ) |
Сертификаты, заключения, альбомы технических решений и другая техническая документация по системе и материалам
Онлайн-калькуляторы и инструменты для выполнения технических расчетов
Технические сервисы, которые помогут вам при проектировании, строительстве и эксплуатации объекта
Ответы на часто задаваемые вопросы по системе и материалам
