ТН-ТЕХИЗОЛЯЦИЯ Емкости и резервуары СВ
Система тепло- и пароизоляции крупных емкостей и резервуаров различного назначения
![](https://nav.tn.ru/pim/c/3/b/c/c3bc8a94a77c23afe3a78b8f733029c00eecc5f7_rezervuar_SV_m_min.png?response-content-disposition=filename="ТН_ТЕХИЗОЛЯЦИЯ Емкости и резервуары СВ.png")
ТН-ТЕХИЗОЛЯЦИЯ Емкости и резервуары СВ
Система тепло- и пароизоляции крупных емкостей и резервуаров различного назначения
Материалы
Копировать состав системы
-

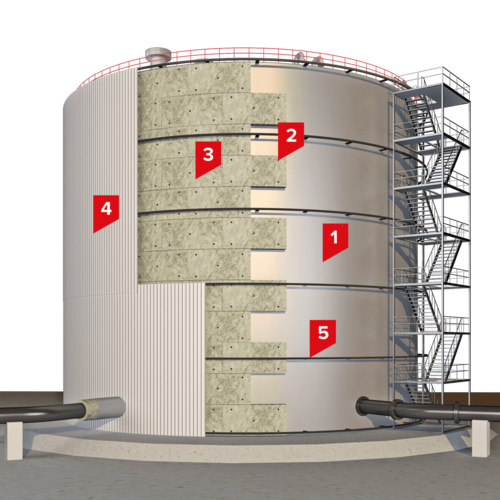

1Корпус емкости
-
-
4Защитное покрытие
-
5Опорная конструкция (полка)
Показать альтернативные варианты
Технический лист
Посмотреть PDF
Скачать PDF
Cкопировать гиперссылку
Чертежи
Разработать свой узел:
Нетиповые узлы
Библиотека узлов, которые не попали в типовые АТР
Разработать свой узел:
Нетиповые узлы
Библиотека узлов, которые не попали в типовые АТР
Посмотреть PDF
Скачать PDF
Cкопировать гиперссылку
Описание
Состав
Характеристики
Документация
Калькуляторы
Сервисы
Вопросы и ответы
Отзывы
Описание системы:
В системе ТН-ТЕХИЗОЛЯЦИЯ Емкости и резервуары СВ в качестве теплоизоляционного слоя используется ТЕХНОНИКОЛЬ ТЕХМАТ и ТЕХНОНИКОЛЬ ТЕХПЛИТА в зависимости от сложности и типа конструкции.
Для тепловой изоляции резервуаров, имеющих заранее приваренные к поверхности резервуара опорные конструкции, рекомендуется применять теплоизоляционные маты марки ТЕХНОНИКОЛЬ ТЕХМАТ.
Если резервуар не имеет заранее приваренных опорных конструкций и допускается приварка штифтов к стенке резервуара, то для тепловой изоляции резервуаров рекомендуется применять плиты марок ТЕХНОНИКОЛЬ ТЕХПЛИТА ПТ-30 и ТЕХНОНИКОЛЬ ТЕХПЛИТА ПТ-32.
Область применения:
Система ТН-ТЕХИЗОЛЯЦИЯ Емкости и резервуары СВ используется для тепло- и пароизоляции крупных емкостей и резервуаров различного назначения с температурой теплоносителя до + 330 °С.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
Развернуть описание
Состав
№
Наименование слоя
Наименование материала
Толщина, мм
Коэфициент расхода на 1м2
1
Основание
Корпус емкости
-
-
4
Покровный слой
Защитное покрытие
-
определяется расчетом
5
Опорный элемент
Опорная конструкция (полка)
-
определяется расчетом
Альтернативные материалы
№
Наименование слоя
Наименование материала
2
Изоляционный материал
3
Крепежный элемент
Примечания:
- 1 В 3 Крепежный элемент - Диаметр Штифта TERMOCLIP CT/WP2 3 мм, длина 80-150 мм.
- 2 В 5 Опорный элемент- Шаг установки опорной конструкции 3,6-4,8 м.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип конструкции | Емкость и резервуар |
