ТН-СТИЛОБАТ ТРОТУАР
![](https://nav.tn.ru/pim/4/a/f/8/4af893494c66dfdac8e5165e47eb2f78011fa55e_st_trotuar_m.png?response-content-disposition=filename="ТН_СТИЛОБАТ ТРОТУАР.png")

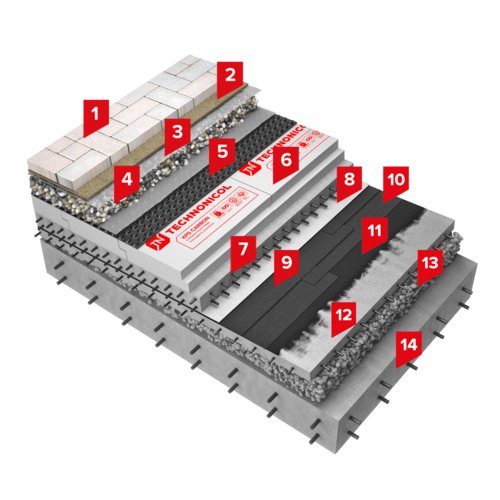

ТН-СТИЛОБАТ ТРОТУАР
-
1Тротуарная плитка
-
2Подстилающий слой из песка
-
4Балласт (гравий фракцией 5-10 мм)
-
7Защитная ж/б плита В25 армированная сеткой
-
12Армированная цементно-песчаная стяжка
-
13Керамзитобетон
-
14Железобетонное основание
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
Система разработана с учетом пешеходных нагрузок и применяется на стилобатных частях здания и при строительстве крыш современных многофункциональных комплексов. Систему рекомендуется применять для эффективного и эстетического использования площади стилобатной части здания, например, как дополнительного места для отдыха.
В системе финишным покрытием является тротуарная плитка любых модификаций, используемая при благоустройстве жилых зон и отличающаяся высокой морозостойкостью и стойкостью к пешеходным нагрузкам.
Для обеспечения максимально быстрого удаления излишней влаги с поверхности стилобатной части устраивают дренажный зазор из профилированной мембраны PLANTER geo.
В качестве основного слоя теплоизоляции применяется утеплитель экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, отличающийся низким водопоглощением и высокой прочностью на сжатие, что соответствует требованиям предъявляемым к теплоизоляционным материалам в инверсионных крышах согласно п.5.4.3 СП 17.13330.2017.
В системе применяется двухслойный водоизоляционный ковер из наплавляемых битумно-полимерных материалов Техноэласт ФУНДАМЕНТ.
Механическая прочность и надежность системы обусловлена армированной стяжкой, которую устраивают поверх уклонообразующего слоя из керамзитобетона.
Область применения:
Стилобатная часть жилых, административных и общественных зданий, в том числе крыши. Система совместима с решениями ТН-СТИЛОБАТ АВТО и ТН-СТИЛОБАТ ГРИН.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
- ТЕХНОЭЛАСТ. Руководство по проектированию и устройству кровель из битумно-полимерных материалов
- Руководство по проектированию и устройству эксплуатируемых и зеленых крыш
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
- ТЕХНОЭЛАСТ. Руководство по проектированию и устройству кровель из битумно-полимерных материалов
- Руководство по проектированию и устройству эксплуатируемых и зеленых крыш
Гарантия:
Гарантийный срок на водонепроницаемость системы ТН-СТИЛОБАТ ТРОТУАР составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина клиновидной изоляции определяется согласно проекту.
- 3 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 4 нн – материал по толщине не нормируется.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип крыши по степени эксплуатации | Пешеходная нагрузка |
Компоновка слоев системы | Инверсионная |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Количество слоев гидроизоляции | 2 |
Способ монтажа гидроизоляции | Наплавление |
Возможность организации ремонтопригодной системы | Нет |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 90 |
Класс пожарной опасности конструкции | К0(45) |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 3897 руб/м2 |
- Максимально допустимая площадь кровли без устройства противопожарных поясов согласно СП 17.13330.2017 Кровли.
- Класс пожарной опасности и предел огнестойкости согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2022.
- Масса 1 квадратного метра - величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
