ТН-СТИЛОБАТ СТАНДАРТ ГРИН
![](https://nav.tn.ru/pim/d/6/c/9/d6c9d0bf3127bc78a642d19172ca83704001941c_std_green_m.png?response-content-disposition=filename="ТН_СТИЛОБАТ СТАНДАРТ ГРИН.png")

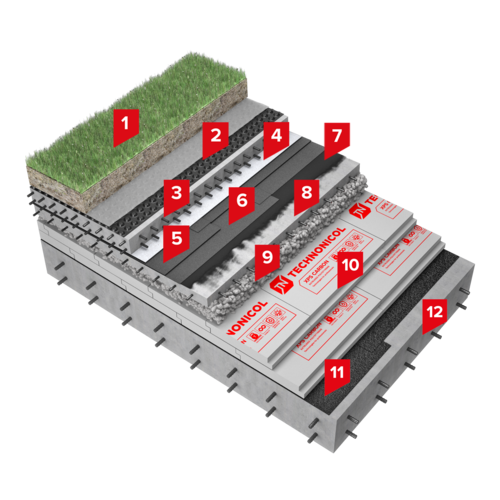

ТН-СТИЛОБАТ СТАНДАРТ ГРИН
-
1Грунт с зелеными насаждениями
-
3Защитная ж/б плита В25 армированная сеткой
-
8Армированная цементно-песчаная стяжка
-
9Керамзитобетон
-
12Железобетонное основание
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
Система применяется в случае, когда на стилобатной части здания параллельно с гидроизоляционными работами планируется выполнять работы по монтажу отдельных элементов здания (фасады и т.п.) и передвигать строительную технику.
Данная система выполняет функцию экологически чистого и эффективного защитного покрытия.
Балластом в данной системе служит грунт с зелеными насаждениями.
В системе применяется двухслойный водоизоляционный ковер из наплавляемых битумно-полимерных материалов Техноэласт ФУНДАМЕНТ в качестве нижнего слоя и Техноэласт ГРИН в качестве верхнего. Материал Техноэласт ГРИН дополнительно выполняет функцию защиты водоизоляционного ковра от повреждения корнями растений. Применение корнестойких материалов в озелененных крышах указано в п. 5.5.2 СП 17.13330.2017.
Для обеспечения максимально быстрого удаления излишней влаги с поверхности стилобатной части устраивают дренажный зазор из профилированной мембраны PLANTER geo.
Механическая прочность и надежность системы обусловлена армированной стяжкой, которую устраивают поверх уклонообразующего слоя из керамзитобетона.
В качестве основного слоя теплоизоляции применяется утеплитель экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер, надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
Область применения:
Применяется для устройства зелёных балластных крыш и стилобатной части жилых, административных и общественных зданий. Система совместима с решениями ТН-СТИЛОБАТ СТАНДАРТ ТРОТУАР и ТН-СТИЛОБАТ СТАНДАРТ АВТО.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
- ТЕХНОЭЛАСТ. Руководство по проектированию и устройству кровель из битумно-полимерных материалов
- Руководство по проектированию и устройству эксплуатируемых и зеленых крыш
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
- ТЕХНОЭЛАСТ. Руководство по проектированию и устройству кровель из битумно-полимерных материалов
- Руководство по проектированию и устройству эксплуатируемых и зеленых крыш
Гарантия:
Гарантийный срок на водонепроницаемость системы ТН-СТИЛОБАТ СТАНДАРТ ГРИН составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина клиновидной изоляции определяется согласно проекту.
- 3 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 4 нн – материал по толщине не нормируется
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип крыши по степени эксплуатации | Озелененная |
Компоновка слоев системы | Традиционная |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Количество слоев гидроизоляции | 2 |
Способ монтажа гидроизоляции | Наплавление |
Возможность организации ремонтопригодной системы | Нет |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 90 |
Класс пожарной опасности конструкции | К0(45) |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 4544 руб/м2 |
- Максимально допустимая площадь кровли без устройства противопожарных поясов согласно СП 17.13330.2017 Кровли.
- Класс пожарной опасности и предел огнестойкости согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2022.
- Масса 1 квадратного метра - величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
