ТН-СТИЛОБАТ ГРИН
![](https://nav.tn.ru/pim/2/a/5/7/2a57c9afcefe00080a9ba3470464ecdbe7d3ae7b_st_green_m.png?response-content-disposition=filename="ТН_СТИЛОБАТ ГРИН.png")

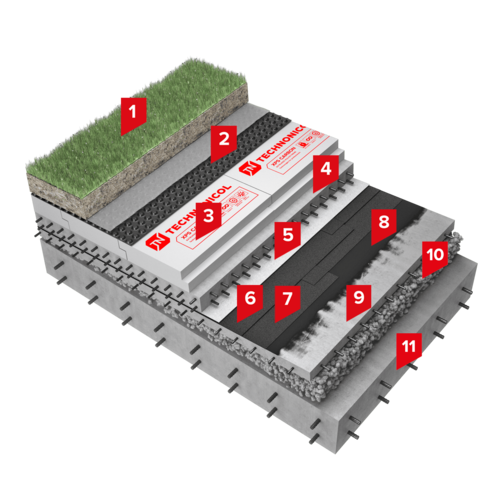

ТН-СТИЛОБАТ ГРИН
-
1Грунт с зелеными насаждениями
-
4Защитная ж/б плита В25 армированная сеткой
-
9Армированная цементно-песчаная стяжка
-
10Керамзитобетон
-
11Железобетонное основание
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
Система применяется в случае, когда на стилобатной части здания параллельно с гидроизоляционными работами планируется выполнять работы по монтажу отдельных элементов здания (фасады и т.п.) и передвигать строительную технику.
Данная система выполняет функцию экологически чистого и эффективного защитного покрытия.
Балластом в данной системе служит грунт с зелеными насаждениями.
Для обеспечения максимально быстрого удаления излишней влаги с поверхности стилобатной части устраивают дренажный зазор из профилированной мембраны PLANTER geo.
Для устройства теплоизоляционного слоя применяется материал XPS ТЕХНОНИКОЛЬ CARBON PROF (под пешеходную нагрузку или под озеленение) или XPS ТЕХНОНИКОЛЬ CARBON SOLID 500 (под автомобильную нагрузку).
Экструзионный пенополистирол отличается низким водопоглощением и высокой прочностью на сжатие, что соответствует требованиям предъявляемых к теплоизоляционным материалам в инверсионных крышах согласно п.5.4.3 СП 17.13330.2017.
В системе применяется двухслойный водоизоляционный ковер из наплавляемых битумно-полимерных материалов Техноэласт ФУНДАМЕНТ в качестве нижнего слоя и Техноэласт ГРИН в качестве верхнего. Материал Техноэласт ГРИН дополнительно выполняет функцию защиты водоизоляционного ковра от повреждения корнями растений. Применение корнестойких материалов в озелененных крышах указано в п. 5.5.2 СП 17.13330.2017.
Для защиты гидроизоляции от внешних воздействий по гидроизоляционному слою устраивается защитная армированная железобетонная плита. В качестве разделительного слоя между защитной железобетонной плитой и гидроизоляционным слоем предусматривается геотекстильное полотно ТЕХНОНИКОЛЬ ПРОФ развесом не менее 300 г/м2.
По выполненной защитной плите допускается производить смежные строительные работы.
Область применения:
Стилобатная часть жилых, административных и общественных зданий, в том числе крыши. Система совместима с решениями ТН-СТИЛОБАТ ТРОТУАР и ТН-СТИЛОБАТ АВТО.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
- ТЕХНОЭЛАСТ. Руководство по проектированию и устройству кровель из битумно-полимерных материалов
- Руководство по проектированию и устройству эксплуатируемых и зеленых крыш
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
- ТЕХНОЭЛАСТ. Руководство по проектированию и устройству кровель из битумно-полимерных материалов
- Руководство по проектированию и устройству эксплуатируемых и зеленых крыш
Гарантия:
Гарантийный срок на водонепроницаемость системы ТН-СТИЛОБАТ ГРИН составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина клиновидной изоляции определяется согласно проекту.
- 3 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 4 нн – материал по толщине не нормируется.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип крыши по степени эксплуатации | Озелененная |
Компоновка слоев системы | Инверсионная |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Количество слоев гидроизоляции | 2 |
Способ монтажа гидроизоляции | Наплавление |
Возможность организации ремонтопригодной системы | Нет |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 90 |
Класс пожарной опасности конструкции | К0(45) |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 4135 руб/м2 |
- Максимально допустимая площадь кровли без устройства противопожарных поясов согласно СП 17.13330.2017 Кровли.
- Класс пожарной опасности и предел огнестойкости согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2022.
- Масса 1 кв.м. - величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
