ТН-ГЕО Парк Резервуаров

Описание системы:

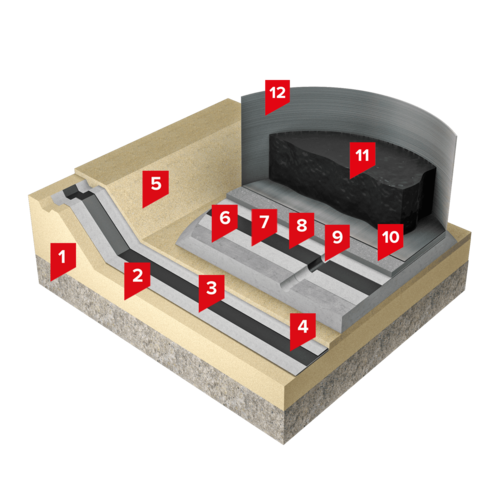

Комплекс из нескольких резервуаров, расположенных на одной площадке, называется парком резервуаров. Чтобы исключить аварийный розлив нефтепродуктов за территорию парка выполняется грунтовое обвалование с устройством противофильтрационного экрана на основе геомембраны ГЕОПРУФ. Гидроизоляционная рулонная геомембрана ГЕОПРУФ с гладкой поверхностью с обеих сторон полотна, изготовленная из высококачественного полиэтилена, обладает высокими физико-механическими характеристиками и химической устойчивостью к агрессивным средам, в том числе к элементам нефтепродуктов. Швы полотен геомембраны соединяются путем сварки горячим воздухом при помощи автоматического сварочного оборудования. После разогрева, двумя прижимными роликами с воздушным зазором около 15÷20 мм формируется двойной шов с центральным воздушным (проверочным) каналом, который позволяет контролировать герметичность соединения. Герметичность швов проверяется давлением воздуха, который нагнетается в проверочный канал при помощи компрессора и иглы со встроенным манометром. Игла вводится в герметично заваренный проверочный канал, после чего с помощью компрессора или насоса в нем создается избыточное давление воздуха от 1,5 до 2 бар. Такой метод инструментальной проверки позволяет со 100%-ной точностью проверить качество швов.

Каждый резервуар выполняется на отдельно стоящем фундаменте с предусмотренной системой гидроизоляции с системой контроля протечек. В случае устройства кольцевого фундамента, пространство внутри кольца заполняется подстилающим слоем песка с формированием уклона 1:100 от центра резервуара к краям. В качестве защитно-разделительного слоя в системе применяется геотекстиль иглопробивной термофиксированный ТЕХНОНИКОЛЬ ПРОФ 500, который укладывается непосредственно на грунтовую подушку. Поверх защитного слоя устраивается основной гидроизоляционный слой из геомембраны ГЕОПРУФ и защищается слоем геотекстиля. По периметру фундамента на расстоянии не более 5 м друг от друга устанавливаются радиальные дренажные трубки диаметром не менее 75 мм с отсыпкой щебнем, закрытые с торцов пластиковой сеткой 10×10 мм на уровне геомембраны. Оставшееся пространство внутри железобетонного кольца заполняется сыпучими материалами (щебень или песок), которые выполняют роль дренирующего слоя. При повреждении гидрофобного слоя под днищем резервуара, содержимое резервуара проходит через дренирующий слой и выходит через дренажные трубки, что сигнализирует о наличии протечек.

В случае устройства плитного основания под резервуар, в центральной части формируется дренажная канавка. Уклон поверхности плиты 1:100 устраивается от краев к канавке. В качестве защитно-разделительного слоя в системе применяется геотекстильный материал ТЕХНОНИКОЛЬ ПРОФ 500, который укладывается непосредственно на железобетонное основание. Поверх защитного слоя устраивается основной гидроизоляционный слой из геомембраны ГЕОПРУФ и защищается слоем геотекстиля. При повреждении гидрофобного слоя под днищем резервуара, содержимое резервуара проходит через дренажную канавку, что сигнализирует о наличии протечек.

Поверх дренирующего слоя при ленточном фундаменте и поверх защитного слоя из геотекстиля в случае плитного основания, в соответствии с ГОСТ 31385-2023, по всему периметру резервуара выполняется гидрофобный слой из асфальтобетона по ГОСТ 9128-2013. Толщина слоя под центральной частью днища — не менее 50 мм, под краевой частью — не менее 20 мм.

Устройство стальных вертикальных резервуаров с защитными мероприятиями регламентируется требованиями ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» и СП 18.13330.2019 «Производственные объекты. Планировочная организация земельного участка (Генеральные планы промышленных предприятий). СНиП II-89-80».

Данное техническое решение может применяться во всех климатических зонах Российской Федерации с учетом

СП 131.13330.2020 «СНиП 23-01-99 Строительная климатология».

Область применения:

Система применяется для устройства изоляции грунтового аварийного каре парка резервуаров для хранения нефтепродуктов. Решение включает в себя использование геомембраны ГЕОПРУФ в качестве противофильтрационного экрана аварийного каре и изоляцию днища резервуара с системой контроля протечек на основе геомембраны ГЕОПРУФ.

Проектирование согласно

- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

Производство работ согласно:

- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
