ТН-ГЕО Каре резервуаров Фрост

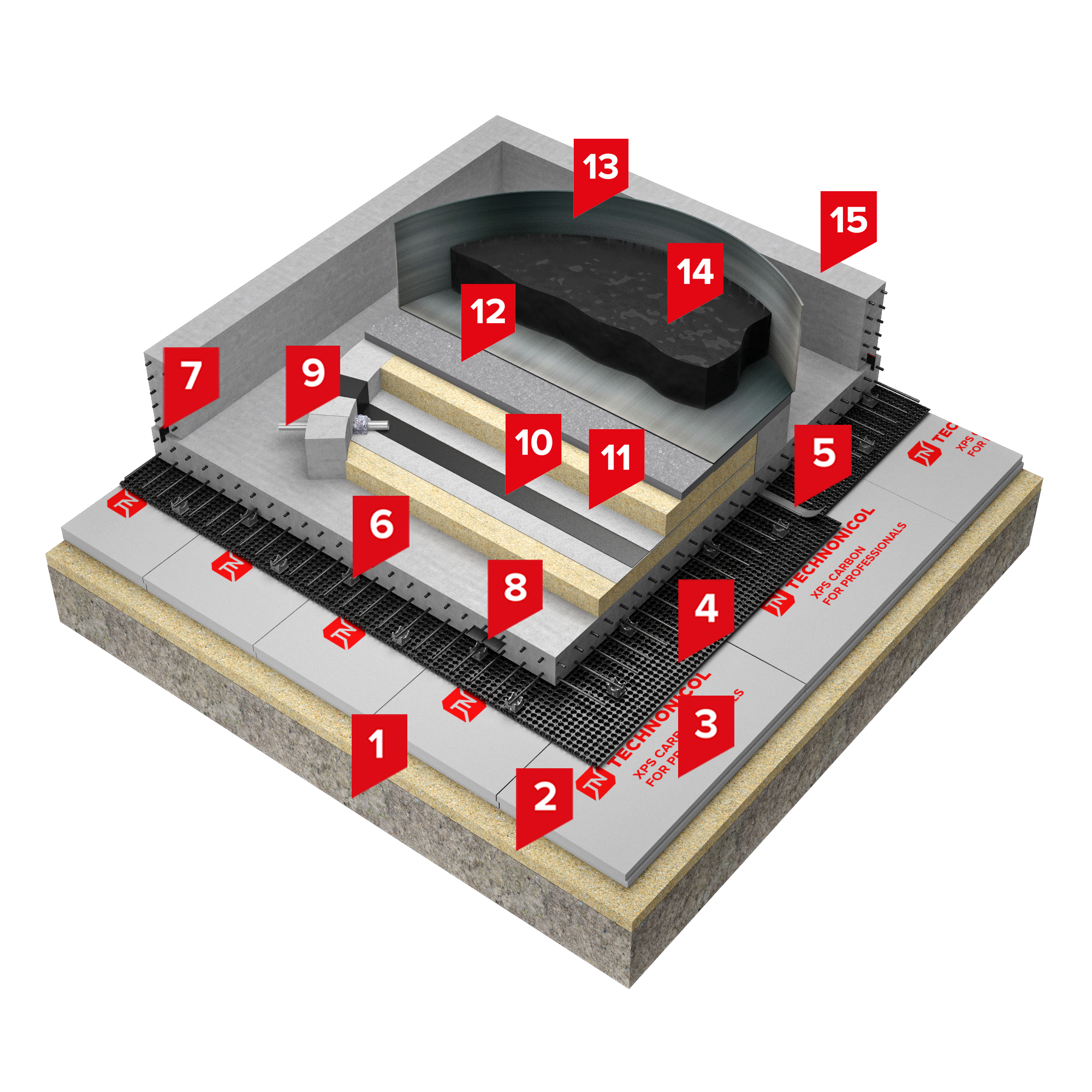

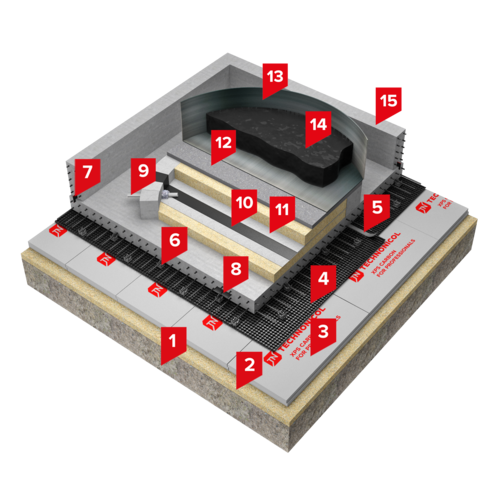

Описание системы:

В основании железобетонного каре для сохранения температурного режима мерзлых грунтов и предотвращения деформаций основания, по выравнивающему слою (обычно из песка), устраивается теплоизолирующий экран из XPS ТЕХНОНИКОЛЬ CARBON PROF. Плиты теплоизоляции укладываются вручную свободной укладкой, в один или несколько слоев, толщиной, определенной в прогнозных теплофизических расчетах.

Вместо бетонной подготовки из тощего бетона на теплоизолирующем слое применяется профилированная мембрана PLANTER Standard. Бетонирование плиты каре происходит непосредственно по профилированной мембране, которая в процессе эксплуатации конструкции обеспечивает защиту от капиллярной влаги грунта. На этапе монолитных работ PLANTER Standard создает оптимальные условия для твердения бетона. Для скрепления и герметизации нахлестов полотен мембран применяются битумно-полимерные ленты PLANTERBAND. Фиксаторы для арматуры PLANTER Base позволяют установить арматурный каркас в проектное положение с соблюдением необходимого защитного слоя бетона.

Каждый резервуар выполняется на отдельно стоящем фундаменте с предусмотренной системой гидроизоляции с возможностью контроля протечек. В случае устройства кольцевого фундамента пространство внутри кольца заполняется подстилающим слоем песка с формированием уклона 1:100 от центра резервуара к краям. В качестве защитно-разделительного слоя в системе применяется геотекстильный материал с поверхностной плотностью 500 г/м2, который укладывается непосредственно на грунтовую подушку. Далее устраивается основной гидроизоляционный слой из геомембраны ГЕОПРУФ, на который укладывается еще один защитный геотекстильный слой. По периметру фундамента на расстоянии не более 5 м друг от друга устанавливаются радиальные дренажные трубки диаметром не менее 75 мм с отсыпкой щебнем, закрытые с торцов пластиковой сеткой 10×10 мм на уровне геомембраны. Оставшееся пространство внутри железобетонного кольца заполняется сыпучими материалами (щебень или песок), которые выполняют роль дренирующего слоя. При повреждении гидрофобного слоя под днищем резервуара его содержимое проходит через дренирующий слой и выводится через дренажные трубки, что сигнализирует о наличии протечек.

Поверх дренирующего слоя в соответствии с ГОСТ 31385-2023 по всему периметру резервуара выполняется гидрофобный слой из асфальтобетона по ГОСТ 9128-1013. Толщина слоя под центральной частью днища — не менее 50 мм, под краевой частью — не менее 20 мм.

Гидроизоляционная рулонная геомембрана ГЕОПРУФ с гладкой поверхностью с обеих сторон полотна, изготовленная из высококачественного полиэтилена, обладает высокими физико-механическими характеристиками и химической устойчивостью к агрессивным средам, в том числе – к элементам нефтепродуктов. Швы полотен геомембраны соединяются путем сварки горячим воздухом при помощи автоматического сварочного оборудования. После разогрева двумя прижимными роликами с воздушным зазором около 15÷20 мм формируется двойной шов с центральным воздушным (проверочным) каналом, который позволяет контролировать герметичность соединения. Герметичность швов проверяется давлением воздуха, который нагнетается в проверочный канал при помощи компрессора и иглы со встроенным манометром. Игла вводится в герметично заваренный проверочный канал, после чего с помощью компрессора или насоса в нем создается избыточное давление от 1,5 до 2 бар. Такой метод инструментальной проверки позволяет со 100%-ной точностью проверить качество швов.

Устройство стальных вертикальных резервуаров с защитными мероприятиями регламентируется требованиями ГОСТ 31385 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов» и СП 18.13330.2019 «Производственные объекты».

Данное техническое решение предназначено для применения в северной строительно-климатической зоне Российской Федерации с учетом СП 131.13330.2025 «Строительная климатология СНиП 23-01-99».

Область применения:

Изоляция железобетонного аварийного каре парка резервуаров для хранения нефтепродуктов, в северных регионах на многолетнемерзлых основаниях. Решение включает в себя использование профилированной мембраны PLANTER Standard в качестве замены бетонной подготовки аварийного каре и изоляцию днища резервуара с системой контроля протечек на основе геомембраны ГЕОПРУФ. Сохранение стабильного температурного режима мерзлых грунтов в основании обеспечивает теплоизолирующий экран из XPS ТЕХНОНИКОЛЬ CARBON PROF.

Проектирование согласно

- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов».

Производство работ согласно:

- ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов».
