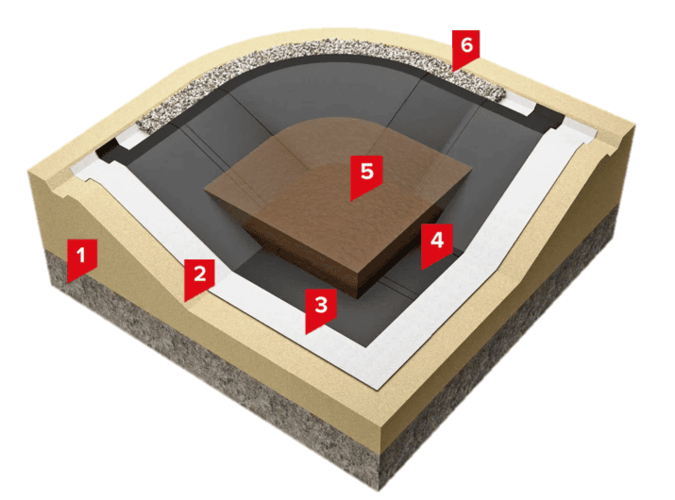

Описание системы:
В качестве противофильтрационного экрана (ПФЭ) в системе используется гидроизоляционная рулонная геомембрана ГЕОПРУФ с гладкой поверхностью с обеих сторон полотна, изготовленная из высококачественного полиэтилена. ГЕОПРУФ обладает высокими физико-механическими характеристиками и химической устойчивостью к агрессивным средам, в том числе к элементам буровых растворов.
Швы полотен геомембраны соединяются путем сварки горячим воздухом при помощи автоматического сварочного оборудования. После разогрева двумя прижимными роликами с воздушным зазором около 15÷20 мм формируется двойной шов с центральным воздушным (проверочным) каналом, который позволяет контролировать герметичность соединения.
Герметичность швов проверяется давлением воздуха, который нагнетается в проверочный канал при помощи компрессора и иглы со встроенным манометром. Игла вводится в герметично заваренный проверочный канал, после чего с помощью компрессора или насоса в нем создается избыточное давление воздуха от 1,5 до 2 бар. Такой метод инструментальной проверки позволяет со 100%-ной точностью проверить качество швов.
В качестве подстилающего слоя в системе применяется геотекстиль иглопробивной термофиксированный ТЕХНОНИКОЛЬ ПРОФ 500, который монтируется непосредственно на спланированное грунтовое основание (обычно из песка).
Крепление геомембраны в верхней части обваловки обеспечивается засыпкой балластными материалами в анкерной траншее. Дополнительно может использоваться механическое анкерное крепление. Защитный слой геомембраны в случае необходимости может быть выполнен из геотекстильного иглопробивного термофиксированного материала ТЕХНОНИКОЛЬ ПРОФ 500 с последующей послойной отсыпкой на его поверхность мелкозернистого песка и щебня. Система может быть также смонтирована с защитным слоем из монолитного или сборного железобетона.
При проектировании шламовых амбаров следует предусматривать компенсирующую складку геомембраны в местах сопряжения длиной не менее 0,5 м, которая позволяет устранить или максимально уменьшить ее возможные деформации.
Устройство противофильтрационного экрана в дне и откосах шламовых амбаров регламентируется требованиями ГОСТ Р 58367-2019 «Обустройство месторождений нефти на суше» и ГОСТ 17.1.3.12-86 «Общие правила охраны вод от загрязнения при бурении и добыче нефти и газа на суше».
Данное техническое решение может применяться во всех климатических зонах Российской Федерации с учетом
СП 131.13330.2020 «Строительная климатология СНиП 23-01-99».
Область применения:
Система применяется для устройства гидроизоляции шламовых амбаров на кустовых площадках нефтедобычи. Использование геомембраны ГЕОПРУФ позволяет исключить проникновение нефтепродуктов в толщу грунтового основания.
Проектирование согласно
- ГОСТ Р 58367-2019 «Обустройство месторождений нефти на суше. Технологическое проектирование»
