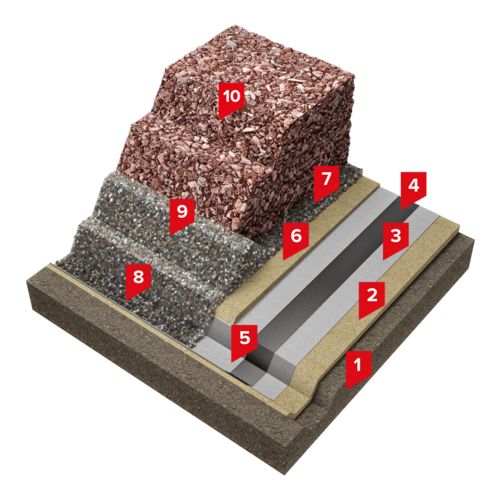

Описание системы:
Водонасыщение в нижней части породного отвала в период интенсивных атмосферных осадков является одной из главных причин оползневых деформаций откосов. Для минимизации данного негативного фактора применяются дренажные упорные призмы и водосбросные траншеи. Для исключения инфильтрации загрязненных рудничных вод в грунтовое основание и устройства капиллярной отсечки применяется ПФЭ. В качестве противофильтрационного элемента (ПФЭ) в основании отвального комплекса используется геосинтетическая гидроизоляционная рулонная геомембрана ГЕОПРУФ.
В системе предусмотрен подготовительный слой, выполненный из песка толщиной от 0,1 до 0,3 м с уклоном в сторону водосбросных траншей для оптимальной работы вышележащего пластового дренажа. В качестве разделительного слоя в системе применяется геотекстиль иглопробивной термофиксированный ТЕХНОНИКОЛЬ ПРОФ 500, который монтируется непосредственно на подготовительный слой.
В качестве ПФЭ в системе используется геосинтетическая гидроизоляционная рулонная геомембрана ГЕОПРУФ с гладкой поверхностью с обеих сторон полотна, изготовленная из высококачественного полиэтилена. ГЕОПРУФ обладает высокими прочностными физико-механическими характеристиками и химической устойчивостью к агрессивным средам. Монтаж геомембраны происходит на подготовленное основание с применением геотекстиля иглопробивного термофиксированного. В качестве пластового дренажа выступают защитно-дренажный и дренажный слои (песок, щебень), устраиваемые поверх геомембраны в том числе и для ее защиты. Толщина каждого из слоев пластового дренажа составляет от 0,1 до 0,3 м.
Крепление геомембраны ГЕОПРУФ в водосбросных траншеях обеспечивается засыпкой балластными инертными материалами. Дополнительно может использоваться механическое анкерное крепление.
Швы полотен геомембраны соединяются путем сварки горячим воздухом при помощи автоматического сварочного оборудования. После разогрева двумя прижимными роликами с воздушным зазором около 15÷20 мм формируется двойной шов с центральным воздушным (проверочным) каналом, который позволяет контролировать герметичность соединения.
Герметичность швов проверяется давлением воздуха, который нагнетается в проверочный канал при помощи компрессора и иглы со встроенным манометром. Игла вводится в герметично заваренный проверочный канал, после чего с помощью компрессора или насоса в нем создается избыточное давление воздуха от 1,5 до 2 бар. Такой метод инструментальной проверки позволяет со 100%-ной точностью проверить качество швов.
В защитных дренажных упорных призмах применяется щебень или местный крупнообломочный грунт выработки (вскрыша) с коэффициентом фильтрации выше 0,3 м/с для снижения депрессионной кривой (фильтрационный поток) внутри отвального комплекса.
Отвод атмосферных осадков и профильтровавшихся рудничных вод через породный отвал происходит через систему организованного поверхностного стока. Она включает в себя водосборные траншеи, расположенные по всему периметру отвального комплекса, водосборные пруды и пруды-отстойники очистных сооружений.
Отвалообразование необходимо производить на подготовленные упорные дренажные призмы и пластовый дренаж с возможностью передвижения крупногабаритной автомобильной строительной техники. При отвалообразовании необходимо устраивать бермы, в том числе и транспортные бермы, для передвижения автомобильной строительной техники и увеличения устойчивости откосов отвального комплекса
Данное техническое решение может применяться во всех климатических зонах Российской Федерации с учетом
СП 131.13330.2020 «СНиП 23-01-99 Строительная климатология».
Область применения:
Система применяется для устройства ПФЭ в породных отвалах, предназначенных для складирования отработанных рудничных пород, вскрыши и иных грунтовых массивов при разработках месторождений. Использование геомембраны ГЕОПРУФ позволяет исключить проникновение рудничной воды в толщу грунтового основания. Применение дренажных упорных призм с водосбросными траншеями по периметру дают возможность снизить уровень водонасыщения отвальных грунтов и тем самым повысить устойчивость откосов и отвального комплекса в целом.
Проектирование согласно
- СП 103.13330.2012 «Защита горных выработок от подземных и поверхностных вод»
- «Руководство по дренированию карьерных полей» Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела (ВНИМИ)
