ТН-ПОТОЛОК Акустик Каркас
Система звукоизоляции межэтажных перекрытий с применением плит из каменной ваты или стекловолокна
![](https://nav.tn.ru/pim/e/1/d/a/e1da80a405a27951e8a605b3712d55e828d26e26__________________________________________________________1_.png?response-content-disposition=filename="ТН_ПОТОЛОК Акустик Каркас.png")
ТН-ПОТОЛОК Акустик Каркас
Система звукоизоляции межэтажных перекрытий с применением плит из каменной ваты или стекловолокна

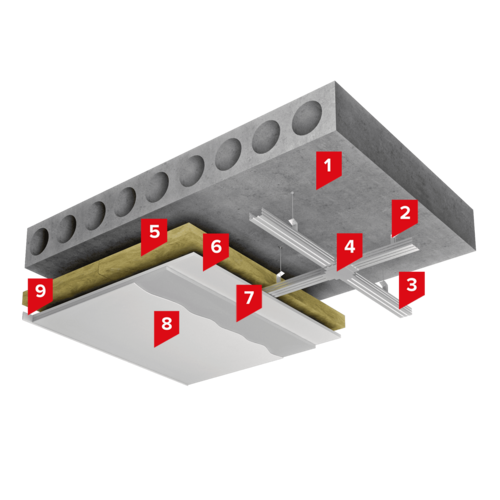

Материалы
Копировать состав системы
-
1Железобетонное основание
-
2Прямой подвес / виброподвес
-
3Потолочный профиль
-
4Соединитель профилей
-
6Внутренний слой ГВЛ / ГСП
-
7Внешний слой ГКЛ
-
8Чистовая отделка помещения
Показать альтернативные варианты
Технический лист
Посмотреть PDF
Скачать PDF
Cкопировать гиперссылку
Чертежи
Разработать свой узел:
Нетиповые узлы
Библиотека узлов, которые не попали в типовые АТР
Разработать свой узел:
Нетиповые узлы
Библиотека узлов, которые не попали в типовые АТР
Посмотреть PDF
Скачать PDF
Cкопировать гиперссылку
Описание
Состав
Характеристики
Документация
Калькуляторы
Сервисы
Видео
Вопросы и ответы
Отзывы
Описание системы:
Система ТН-ПОТОЛОК Акустик Каркас представляет собой каркас из металлических профилей или деревянных брусков, который закреплен на относе от плиты перекрытия. Для крепления потолочных профилей к плите перекрытия используют подвесы или виброподвесы, которые также позволяют компенсировать неровности основания. На каркас уложены плиты из каменной ваты или стекловолокна, которые укладываются на несущий профиль сплошным слоем. Применение плит из каменной ваты или стекловолокна в системе и крепление каркаса на относе от плиты перекрытия обеспечивает акустический комфорт в помещении и позволяет скрыть коммуникации. В качестве облицовки используются ГКЛ, ГСП или ГВЛ листы.
Область применения:
Применяется для снижения уровня воздушного и ударного шума, проходящего через межэтажное перекрытие.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
Развернуть описание
Состав
№
Наименование слоя
Наименование материала
Толщина, мм
Коэфициент расхода на 1м2
1
Основание
Железобетонное основание
-
-
2
Подвес
Прямой подвес / виброподвес
-
-
3
Стальной каркас
Потолочный профиль
-
-
4
Соединитель профилей
Соединитель профилей
-
-
6
Обшивка
Внутренний слой ГВЛ / ГСП
-
-
7
Обшивка
Внешний слой ГКЛ
-
-
8
Чистовая отделка
Чистовая отделка помещения
-
-
Альтернативные материалы
№
Наименование слоя
Наименование материала
5
, звукоизоляция
9
Заделка стыков
Шпаклевка
Примечания:
- Уточняйте возможность производства партии материала необходимых размеров/толщин.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Индивидуальное жилищное строительство; Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Наличие звукоизоляционного слоя | Да |
Тип звукоизоляции | Каменная вата (КВ); Стекловолокно (СВ) |
Примечания:
- Rw, дБ; ΔLw, дБ Согласно заключению ННГАСУ от 20.12.2016.
