ТН-ПОЛ Стандарт PIR

Добавить к сравнению

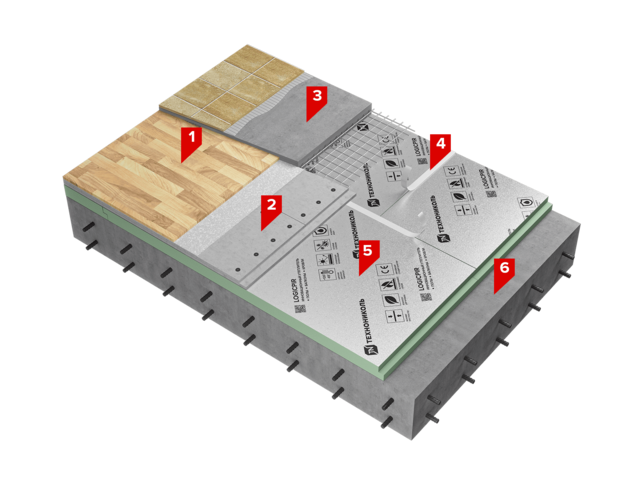

Система изоляции пола без использования обогревательных элементов по «сухой» технологии, либо с устройством цементно-песчаной стяжки в качестве основания под покрытие пола

1

Железобетонная плита перекрытия
2

Плиты теплоизоляционные LOGICPIR Пол ФЛ/ФЛ
3

Лента алюминиевая самоклеющаяся ЛАС
4

Стяжка (сборная из двух листов АЦЛ, ГВЛ, ОСП или ЦСП, либо армированная цементно-песчаная)

Технический лист Скачать чертежи.dwg Скачать чертежи.pdf BIM

Описание

Документация

Технические сервисы

Наверх

Описание системы

Для данной системы характерно использование высокоэффективного полимерного утеплителя на основе пенополиизоцианурата PIR, позволяющего, за счет низкой теплопроводности, уменьшить толщину системы ТН-ПОЛ Стандарт PIR, по сравнению с традиционными полами. Это актуально для помещений с ограниченной высотой потолка. С учетом герметичной проклейки стыков плит PIR алюминиевым скотчем, укладка пароизоляционного слоя не требуется. Поверх теплоизоляционных плит PIR монтируются листовые материалы АЦЛ (ЦСП, ГВЛ, ОСП) в 2 слоя, скрепленные между собой механически, или слой цементно-песчаного раствора с армирующей сеткой.

Благодаря высокой жесткости теплоизоляции PIR и слою стяжки, равномерно распределяющему нагрузку, система ТН-ПОЛ Стандарт PIR обладает высокой прочностью, технологичностью, высокой скоростью и простотой монтажа.

Область применения

Система ТН-ПОЛ Стандарт PIR широко распространена и применяется для изоляции перекрытий жилых, общественных и административных зданий.
